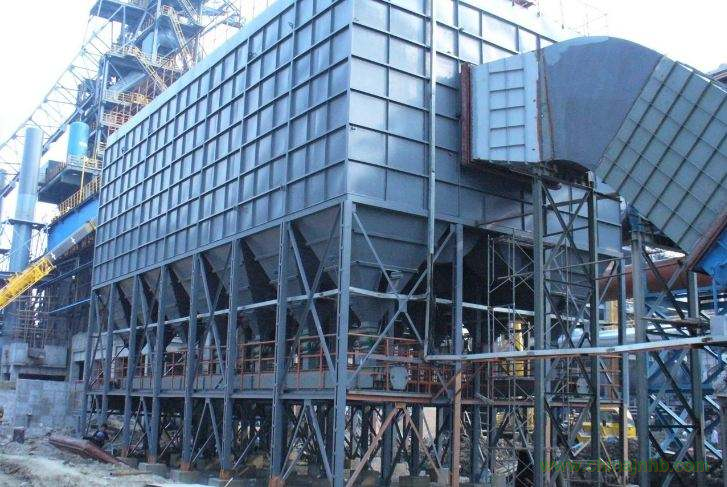

脈沖布袋除塵器由殼體（一般5mm的碳鋼板焊接而成）、支架和脈沖清灰系統、灰斗、排灰裝置等部件組成。當含塵氣體從進風口進入PPC氣箱式脈沖布袋除塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬除塵骨架的除塵布袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入除塵布袋室上部的清潔室，匯集到出風管而排出。排出的凈空氣達到要求的排放標準，過濾效率達，PPC氣箱式脈沖布袋除塵器是目前國內的除塵設備。
    脈沖布袋除塵器特點
    1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖布袋除塵器和分室反吹除塵器的缺點，清灰能力強，，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定，經濟效益好。
    2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，除塵濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
    3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固。濾袋龍骨采用多角形，減少了布袋與籠骨的磨擦，延長了除塵布袋袋的壽命又便于卸下布袋。
    4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，了換袋操作條件。
    5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率極低。
    6、進、出口風道布置緊湊，氣流阻力小。
