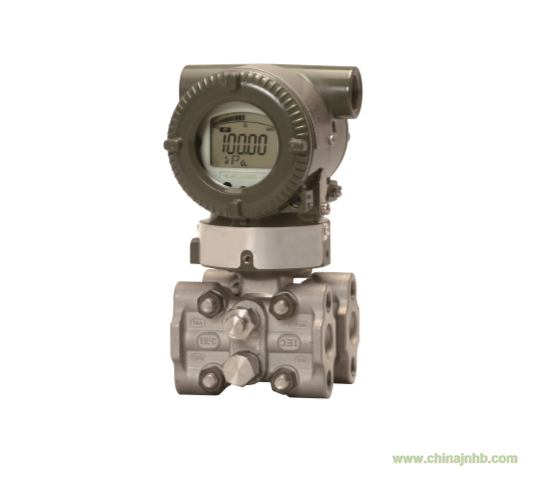

法蘭安裝式差壓變送器
EJA210A 和 EJA220A 法蘭安裝式差壓變送器 用于測量含有固體和沉淀性液體和蒸汽的液位和密 度，然后轉變成4~20mA DC 的電源信號輸出。EJA TM TM210A 和 EJA220A也可與BRAIN 手操器、 μX L TMCENTUM CS 、 FieldMate、YHC4100、 H ART 375互相通訊，通過它們進行設定、監控等。
性能規格
調量程的參考精度 (包括線性、滯后性和重復性) ±0.075% 若量程小于X ±[0.025+0.05量程 X ]% X取值: 膜盒 M XKPa{inH O} 2 10{40} 100{400}H 環境溫度影響 總影響量/28℃變化
±[0.224%量程+0.056%量程上限]
電源影響 ±0.005%/V(21.6V~32V DC，350Ω)
M H 膜盒 影響 ±[0.14%量程+0.028%量程上限]
靜壓影響 變化的總影響量 ±[0.028%量程+0.007%量程上限]/0.69MPa {100psi} 零點影響(可通過在線校正) ±0.007%量程上限]/0.69MPa{100psi} 穩定性 ±0.1%量程上限/12個月
調 零 在膜盒量程的上下限范圍內，零點可任意調整 外部調零 在測量范圍內連續可調，分辯率為0.01%，用 表頭上的測量范圍設定開關可調校量程。 輸 出 2線制，4~20mA DC 輸出，數字通訊，可編程 設定線性或平方根輸出方式，BRAIN或HART FSK 協議加載在4~20mA DC 信號上。 出錯報警
注：只適用于輸出信號代碼為 D 和 E 時
EJA210A 法蘭安裝式差壓變送器(平膜片型)
-E 4~20mA， HART協議數字通訊(參見GS 01C22T01-00CY)
H 25 ~500KPa{0.05~5Kgf/cm }
S SUS316L膜片
H4 HG20592-97 PN25/40法蘭規格
E 3-inch(80mm,DN80)/SUS304反拉材料
4 帶 1/2NPT 內螺紋的過程接頭 低壓側管道連接
B SUS630法蘭螺栓材質
-9 水平配管連接， 左邊高 （安裝）
7 1/2NPT內螺紋， 兩個電氣接口，一個盲塞 (接線口)
D 數字式表頭
A
NS1 ：iaⅡCT4 T4：允許表面最高溫度135℃ 環境溫度：-40~60℃
