一、西門子非侵入式電動執行機構傳動原理

    2SA3系列多回轉電動執行機構加二級減速器組合而成，其構造形式分為2SA3多回轉電動執行機構加J系列少齒差行星減速器、多回轉電動執行機構加JW系列蝸輪蝸桿減速器兩種。

    2SA3系列多回轉電動執行機構的輸出轉矩通過牙嵌聯軸器傳動給J系列少齒差行星減速器，經少齒差行星減速后將運動和動力傳給zui終輸出軸。

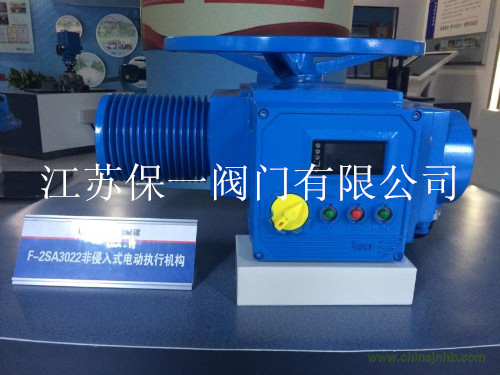

二、F-2SA3022優質西門子電動執行機構

三、F-2SA3022電子位置發送器ESR的調整

    電子位置發送器ESR是用于發送zui終控制元件（如閥門）的位置信號，其測量范圍已設置號，并與中心齒輪的指示范圍同步。
    若需要也可以對ESR進行重新調整，調整時使用起子來撥動電子位置發送器上的滑動聯軸器，即固定白色塑料齒輪撥動調整黑色齒輪（可通過緊固螺栓一側的空隙進行調整）如圖，步驟通電位器POT的調整。

四、西門子非侵入式電動執行機構安裝

    SQ3系列部分回轉電動執行機構在出廠前均置于zui終控制元件（如閥門）的全閉狀態（即“0”位），故在與zui終控制元件（如閥門）安裝前應先將閥瓣置于全閉狀態，安裝后再用相應的螺釘固定即可使用。

    此外，還應參照電動執行機構的外形尺寸，在管道附近留出足夠的空間位置，以便于安裝施工及維護修理。
