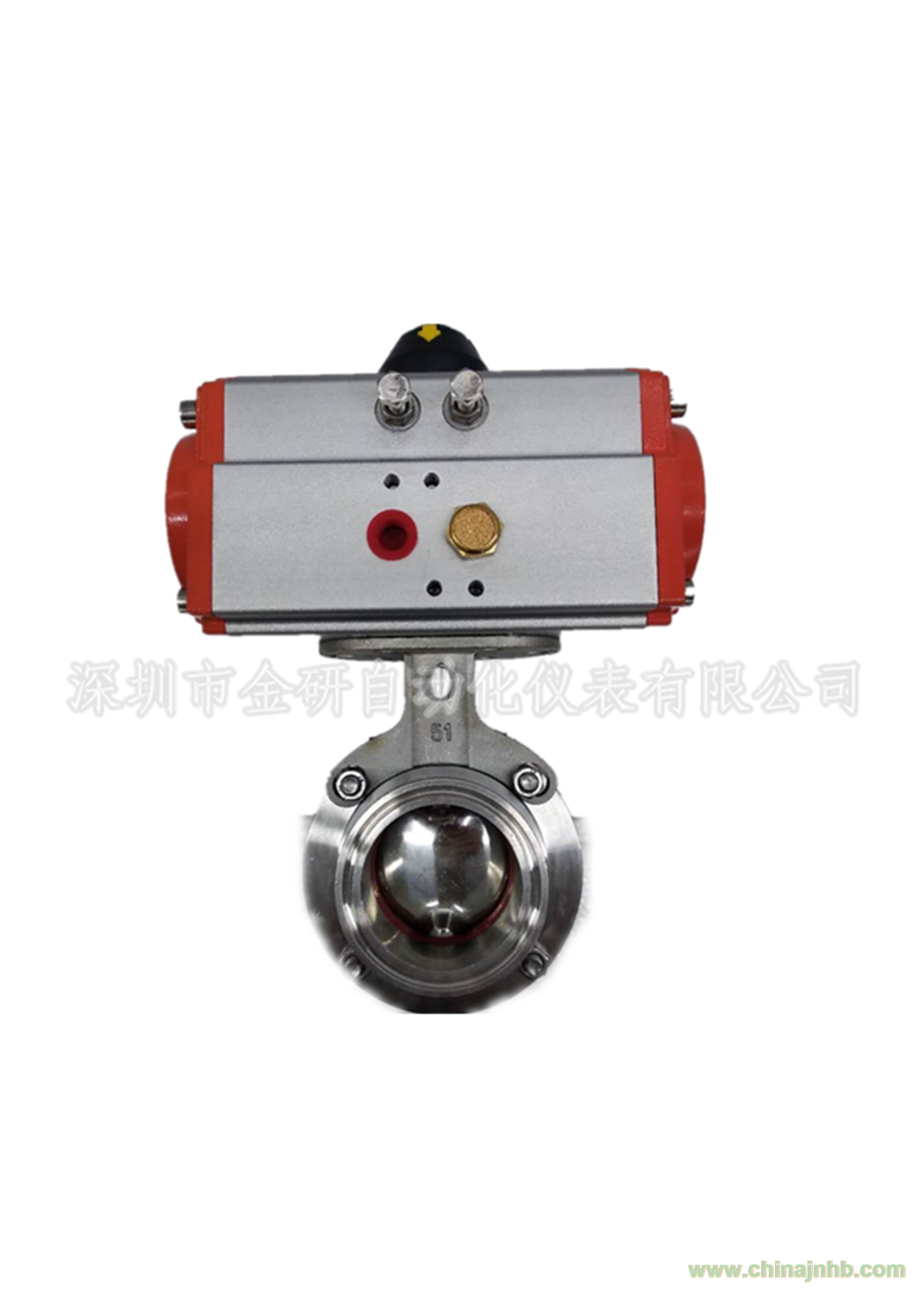

一、JINYAN/金研氣動衛生級蝶閥JYD621產品詳細信息

規 格      DN15——DN150、1〞— 6〞

連接形式： 焊接式，快裝式，螺紋式，卡箍式，對夾式等

驅動方式： 手動、蝸桿蝸輪傳動、氣傳動、電傳動

屬系：     衛生級閥門系列

標 準：    ISO、DIN、IDF、SMS、3A等

材 質：    sus304、sus316L等各種不銹鋼材質

產品說明： 密封好，使用壽命長

質 量：    產品內外用高檔拋光設備處理，達到表面精密度要求

密 封 圈： EPDM、NBR、PTFE

包 裝：    紙箱/木箱包裝/塑料

工作壓力： 0.6Mpa、1.0Mpa、1.6Mpa

工作溫度： —10℃+100℃

適用介質： 液體、氣體、油品、各種高腐蝕化學介質

應用范圍： 食品、飲料、制藥、乳制品、啤酒以及精細化工

二、JINYAN/金研氣動衛生級蝶閥JYD621的工作原理

氣動衛生級蝶閥工作原理：蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

三、JINYAN/金研氣動衛生級蝶閥JYD621結構圖
