安科瑞 顧曉燚
1、江西省電氣火災綜合治理/智慧安全用電監控 首先普及下電氣火災的知識
電氣火災是指由電氣原因引發燃燒而造成的災害。短路、過載、漏電等電氣事故都有可能導致火災。設備自身缺陷、施工安裝不當、電氣接觸不良、雷擊靜電引起的高溫、電弧和電火花是導致電氣火災的直接原因。周圍存放易燃易爆物是電氣火災的環境條件。
2、其次強調下電氣火災的頻發率及嚴重性 江西省電氣火災綜合治理/智慧安全用電監控
根據中國消防援引應急管理部消防救援局的數據表示：2018年全國共接報火災23.7萬起，造成1407人死亡、798人受傷、直接財產損失達36.75億元。與2017年相比，火災起數下降15.8%，死亡人數上升0.9%，受傷人數下降9.6%，直接財產損失上升1.8%。其中，發生較大火災67起，比2017年增加2起；發生重大火災4起，比2017年減少1起。
★電氣火災仍居各類火災首位
因違反電氣安裝使用規定引發的火災起數占全年火災起數的34.6%。生活中因用火不慎引發的火災占全年火災起數的21.5%。吸煙引發的火災占全年火災起數的7.3%。自燃引發的火災占全年火災起數的4.8%。生產作業不慎引發的火災占全年火災起數的4.1%。玩huo引發的火災占全年火災起數的2.9%。放火引發的火災占全年火災起數的1.3%。雷擊靜電引發的火災占全年火災起數的0.1%。其他原因引發的火災占全年火災起數的17.1%。原因不明確引發的火災占全年火災起數的4.2%。起火原因仍在調查的火災占全年火災起數的2.1%。
67起較大火災中，37起為電氣火災。4起重大火災中，3起為電氣火災。
江 西 省 安 全 生 產 委 員 會/江 西 省 消 防 安 全 委 員 會
關于印發《全省電氣火災綜合治理工作實施方案》的通知
各設區市、試點縣（市、區）人民政fu，省安全生產委員會、省消防安全委員會有關成員單位：
近年來，我省電氣火災多發，據省消防部門統計，自2011至2016年，共發生電氣火災1.3萬起，造成102人死亡、26人受傷，直接財產損失約2.82億元，起數占比33.3%，亡人數占比38.5%。為有效遏制電氣火災高發勢頭，確保人民群眾生命財產安全，根據《國務yuan安委會關于開展電氣火災綜合治理工作的通知》（安委[2017]4號）的要求，經省政fu同意，省安全生產委員會和省消防安全委員會決定在全省范圍內開展電氣火災綜合治理工作，現將工作方案印發給你們，請結合實際，認真組織實施。
3、安科瑞智慧用電監控系統平臺經過兩年的磨練，也再次升級，不僅能監測漏電、溫度，同時新增了故障電弧監測，煙感等其他安全隱患監控，廣西的朋友們別再觀望啦，搶占先機吧！
畢竟電氣火災屬于監控系統屬于先期預防系統，系統的作用在于電氣火災發生前便發出報警，而不是待火災發生后再發出報警！而推廣智慧用電監控系統的使用，可以幫助管理人員、用電人員實時發現電氣線路和用電設備存在的安全隱患（如：線纜溫度及漏電等），有效防止電氣火災的發生。該服務系統能有效解決用電單位電氣線纜老舊，小微企業無專業電工、肉眼無法直觀系統即時排查電氣隱患、隱蔽工程隱患檢查難等難題，將發現的安全隱患即時通過該服務系統向用電單位管理人員發送預警信息，指導用電單位開展治理，消除潛在安全隱患。推廣使用智慧用電監控系統平臺，是從源頭上預防電氣火災的有效措施，是引導企業牢固樹立安全意識、全面落實安全生產經營企業主體責任，推進企業牢固樹立安全生產（經營）技防、物防建設，強化企業（經營）安全生產硬件基礎，建立健全企業隱患排查治理機制和提升企業本質安全水平的有力抓手。

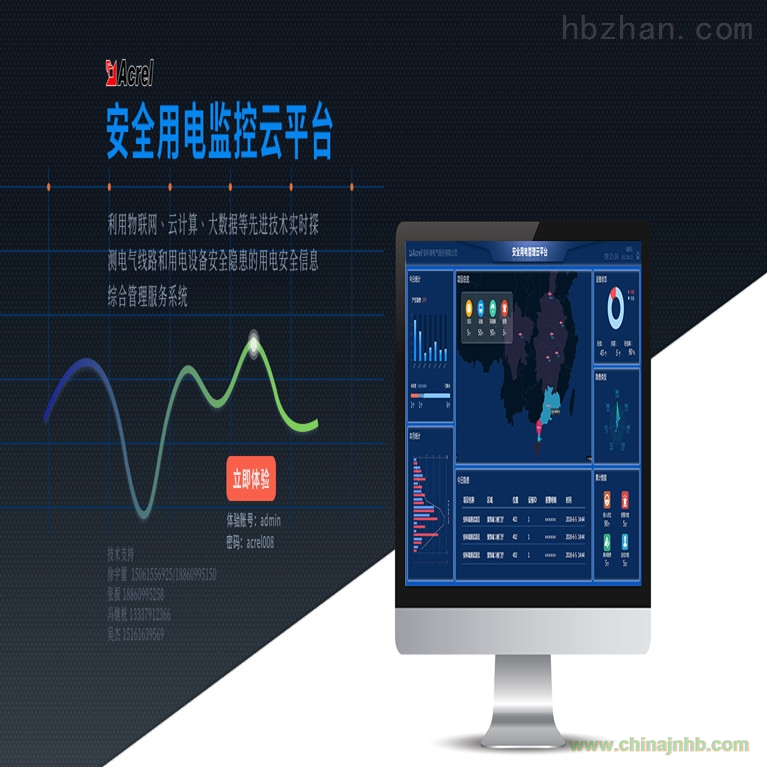

智慧用電監控系統平臺用戶可以利用PC、手ji、平板電腦等多種終端實現對該平臺的訪問，查詢包括系統信息、實時數據、報警記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本專業服務，能有效提升企業的消防安全管理和電氣設備安全水平，有效防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任事故的發生。
3.1.應用場所
（一）大型商場、超市；
（二）學校、養老院、福利院；
（三）車站、醫院、賓館等領域；
（四）勞動力密集型企業；
（五）易燃易爆倉庫；
（六）木材加工、紡織、涉塵、噴涂、制藥等企業；
（七）酒吧、網吧等娛le場所；
（八）小餐館、門店及各種小微企業。
3.2.平臺結構
方案一、無線一體化方案（無線一體式漏電流探測器+互感器+溫度傳感器）
方案二、故障電弧探測器依托本地電氣火災主機上云{故障電弧探測器（漏電流探測器+互感器）+電氣火災主機+無線模塊}
現場可通過2G/3G/4G移動網絡(移動、聯通2G網絡)和智慧用電監控系統平臺通訊，云平臺可自行架設服務器，需要具備固定IP地址的寬帶接入，或者租用阿里云服務器（本地不需要固定IP寬帶）。
現場安裝的設備采集用電回路剩余漏電電流、線纜溫度、電流/電壓/功率/電能（并聯電弧、串聯電弧，通過RS485方式上傳到本地電氣火災主機），通過無線方式上傳到智慧用電監控系統平臺，當現場發生線纜漏電電流，溫度超出標準值或者設定值，功率超限以及故障電弧時，通過智慧用電監控系統平臺或者手jiAPP推送報警信號，并發送短信通知安全責任人，派運維員處理現場隱患。
4、系統功能
1）安全用電監管服務系統包含安全用電管理云平臺、電腦終端顯示系統、手jiAPP、故障電弧探測器等。
2）安全用電監管服務系統平臺能展示并/串聯電弧等電氣安全參數的實時監測數據及變化曲線、歷史數據與變化曲線、實時報警數據等，能實時顯示現場服務次數、排除隱患數、未排除隱患數、報警未處理數、常規巡檢及產品維護等數據，監管數據能保存十年以上。
3）手jiAPP軟件同時具有IOS版本和安卓版本，能通過手jiAPP對每條報警記錄進行呼叫，便于緊急情況下能盡快通知用電單位。
4）能對各個單位及設備的電氣安全運行情況進行自動統計和分析評估，并隨時展示電氣安全運行分析報告。
5）監控探測終端產品滿足國家法律法規和有關技術標準GB14287.4-2014《電氣火災監控系統 第4部分：故障電弧探測器》的要求，并通過國家消防產品質量監測檢驗中心提供的檢測報告。
6）ARCM漏電探測器和Acrel-6000Cloud安全用電監管系統平臺購買中國人保提供的保險，累計賠償金額1000萬，單次事故賠償500萬（產品質量責任險、電氣火災險、第三者責任險等）。
7）Acrel-6000Cloud安全用電監管系統平臺具有國家計算機著作權。
4、無線一體式探測器介紹
智慧式用電安全監控系統專用電氣火災監控探測器是針對 0.4kV 以下的 TT、TN 系統設計的智能電力裝置，具有全面的單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及 RS485 通訊或 GPRS 無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有 RS485 通訊升級為GPRS 無線通訊方式，極大解決了現場布線難的情況，提高工作效率。作為一種先進的智能化、數字化的采集元件，該智能裝置已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。
1、產品型號
2、技術參數
3、安裝與接線
3.1 外形及安裝尺寸（單位 mm）
3.2 安裝方式
35mm 導軌安裝，可加固定端子進行固定
3.3 接線說明
4、指示燈定義及按鍵操作
4.1 測量項目及絲印說明
可同時監控剩余電流和溫度,并根據剩余電流和溫度的大小作出報警指令。并且當輸入信號達到報警設置時，發出聲光報警。
4.2 指示燈定義
● 運行指示燈（綠色）：儀表處于正常運行時，指示燈閃爍，閃爍頻率大約為一秒一次；
● 消音指示燈（綠色）：儀表處于消音狀態時，指示燈亮；
● 報警指示燈（紅色）：儀表處于報警狀態時，指示燈亮；
● 故障指示燈（黃色）：儀表處于故障時，故障指示燈常亮(故障為外部線路故障，而不是儀表本身的故障
5、典型應用
注：
5.1、在安裝接線時應注意剩余電流互感器的屏蔽層須接大地，若剩余電流互感器在斷路器出線處不方便安裝時，可以安裝于斷路器進線處，ABCN 必須同時穿過剩余電流互感器，且地線不能傳進剩余電流互感器；電壓采樣信號也可以取自斷路器出線處。
5.2、上圖中保險絲的規格型號為 1A。
6、儀表常見故障分析
● 若儀表運行指示燈不亮，請檢查電源是否接好；
● 若儀表狀態指示燈閃爍，請檢查儀表是否配置好或 SIM 是否插好；
● 若儀表通訊指示燈慢閃，直接送修；
若儀表網絡指示燈長亮或熄滅，儀表GPRS 模塊有問題，直接送修
7、安裝要求
● 此儀表應安裝在現場無線信號良好的地方；
● 必須讓具有資格的安裝人員安裝此儀表，并且安裝之前要仔細閱讀使用說明；
● 接線時按照使用說明中的接線方式接線，接線完成后要認真核對接線是否正確，以免通電后損壞探測器、產生危險事故；
● 安裝或拆除儀表時，請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電，造成危險和人員傷害；
● 接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的維護和檢修；
● 儀表的正常運行依賴于正確的安裝、設置和操作，安裝之前請?jiān)敿?xì)閱讀安裝、設置和操作的相關內容， 以保證儀表的正常運行。
