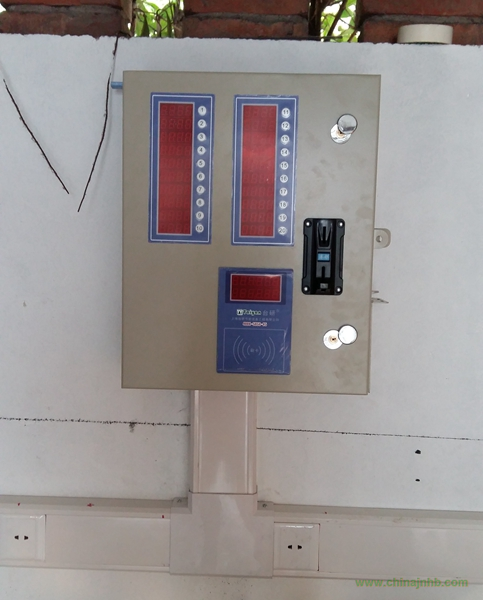

安裝實例：

一、概述:

         隨著電動自行車的普及，小區電動車充電的問題日益突出。電動車車主為了給電動車充電，要么從自家窗口扔下一根很長的臨時電源，要么得把電瓶取下來抬回家充電。而物業方面，因無充電計量設備，致使業主在單元樓前，亂拉亂扯電線，對小區安全造成極大隱患。如果為車主設立免費的充電電源，那么電費由誰來出？如果指派專人收費，人員工資不合算，而且會存在管理問題（比如當天收費多少無法明晰）。為有效解決上述困擾廣大電動車車主和物業的難題，我公司專門研制出了投幣（刷卡）式電動車供電站，并成功投放市場。方便了業主，不需要再拆卸電池，上樓充電，電動車集中管理，防止了被盜現象的發生，解決了電動車管理中的老大難問題，產品的推出既給電動車車主帶了方便，也規范了物業的管理，受到廣大電動車車主及物業的一致認可和好評。

二、市場簡介:

  電動車使用方便節能環保等優點深受老百姓的歡迎，成為人們必備的交通工具。目前全國電動自行車保有量超過了1.2億輛。而且以每年30%的速度增長。

        汽車和摩托車都有加油站，那么電動車騎在路上沒電了怎么辦呢？經常看到有人推車電動車在路上艱難地行走。隨著電動自行車的普及，電動車充電的問題就日益突出。電動車車主為了給電動車充電，要么從自家窗口扔下一根很長的臨時電源，要么得把電瓶取下來抬回家充電。而物業方面，因無充電計量設備，致使業主在單元樓前，亂拉亂扯電線，對小區安全造成極大隱患。如果為車主設立免費的充電電源，那么電費由誰來出？如果指派專人收費，人員工資不合算，而且會存在管理問題（比如當天收費多少無法明晰）。為有效解決上述困擾廣大電動車車主和物業的難題，我公司專門研制出了投幣（刷卡）式電動車供電站，并成功投放市場。方便了業主，不需要再拆卸電池，上樓充電，電動車集中管理，防止了被盜現象的發生，解決了電動車管理中的老大難問題，產品的推出既給電動車車主帶了方便，也規范了物業的管理，受到廣大電動車車主及物業的一致認可和好評。

 電動車充電站解決了小區5大問題:

問題一：解決小區電動車用戶充電難的問題

    電動車充電現狀:車主為了給電動車充電，要么從自家窗口扔下一根很長的臨時電源，要么得把電瓶取下來抬回家充電，我廠研制的電動車充電站，一臺電動車充電站帶動10路充電端口，一個端口服務2臺電動車計算，100臺電動車僅需配備5臺電動車充電站，省事省力省心，解決充電難的問題

問題二：解決充電電費的收取和人工問題

    小區物業，如果為車主設立免費的充電電源，那么電費由誰來出？如果指派專人收費，人員工資不合算，而且會存在管理問題（比如當天收費多少無法明晰）。按章電動車充電站后，沒充一次電收費一元（充電時間以及單次充電費用可根據實際各地電費價格情況由客戶自主調節），無需專人看管收費，解決收費機看管問題。

問題三：解決電動車充電與收費不平等問題

 目前，大部分小區對小區充電用戶采取統一的包月形式收費，這就造成了電動車使用率低的用戶和很少在小區充電的用戶不愿包月交費，如果該小區安裝了電動車充電站，沒充一次電，即自動收取費用，實際合理地解決電動車充電收費問題。

問題四：解決小區電動車用戶私下拉線充電，影響小區物業形象問題

目前很多小區電動車充電，基本是由用戶自己從家里拉個插線板或者小區隨意安裝幾個電源接口，這樣一來，整個小區瀏覽一圈，則東一輛電動車，西一輛電動車，嚴重影響了小區形象，安裝電動車充電站后，劃分電動車充電區，同一自助收費，電動車有了規則擺放好充電，規范物業管理，提升物業形象。

問題五：電流過載保護安全系數增加，大大降低了充電事故的發生概率

 臺研研制的電動車充電站，配置了高品質的電流開關，內有有限裝置，一旦電動車充電電流過高，就會自動斷電。而且一旦充電過程中，出現短路或者線路問題，充電設備會第一時間自動斷開電源，防止電線起火，同時降低電動車因為短路而起火的概率。

三、小區電動車充電站的原理:

 小區電動車充電站，由一臺控制器外加十個兩孔插座構成，控制器內裝有空氣開關，主機具有識別真假幣識別功能，識別率可達99.9%，出廠設置只識別一元硬幣。（也能根據客戶需要制定可使用代用幣的機型，可實現投幣刷卡兩用）。控制器有十路供電端口，每路通道都有其獨立的顯示窗口與控制按鈕，用戶在投幣（或刷卡）后，按下其中的一個控制鍵，控制器就會給對應通道的插座供電，各通道的工作狀態與工作時間（倒計時——可以通過其對應的顯示窗口顯示出來，考慮為適應不同型號的電動車，控制器輸出的是220V電源，給電動車充電時還是需要插上電動車自帶的充電器。

四、TCD201系列充電站介紹:

4.1 方便易用的功能

１   能同時充20路；

２   可靈活設定投幣數和充電時間,可通過按鍵設置或使用配置卡設置；

３   每路獨立倒計時顯示，時間為“0”時，自動斷電；

４   同時支持投幣,刷卡兩種消費模式；

５   智能CPU識幣系統，防釣幣，防偽幣，防電擊功能；

６   刷卡，投幣時能顯示卡片的余額和當前的投幣、刷卡數；

７   LED數碼顯示，電子計數，一目了然；

８   操作簡單，方便管理全自動化刷卡金額顯示及IC卡余額顯示，刷卡后按下對應按鈕即可通電；

９   全新３２位ＡＲＭ硬件平臺，刷卡主板、顯示板、輸出板分開設計，使用ＲＳ４８５總線通信，系統模塊化強，模塊間連線簡單，性能更先進；

１０ 兼容臺研全系列一卡通產品，可擴展控水、控電、汽車充電、水電雙控、消費等系統；

4.2 人性化設計

１   語音提示功能,方便中老年人使用；

２   具有斷電記憶功能，停電后再來電，可以自動啟動斷電的狀態，保障了消費者的利益，也減輕了管理方不必要的麻煩；

３   設備內保存消費明細，可查詢投幣總數，計時核對收益了如指掌；

4.3 更安全的保證

１   專業機箱設計，面板2mm厚度，整機1.2mm厚鋼板；

２   采用高品質的１２ｖ，５ｖ雙輸出開關直流電源，質量更穩定可靠；

３   具有輸出保護電路，過載時自動保護；

４   內置漏電保護開關，具有安全接地線；

５   接線采用高質量接線端子；

６   使用線槽布線,安全的同時,更美觀；

７   大容量抽屜式錢箱，可外加掛鎖，安全系數升級。外拉式錢盒設計，避免了管理人員打開箱體取錢；

８   機箱專業噴塑烤漆，漆面堅固耐用；

二、技術參數
