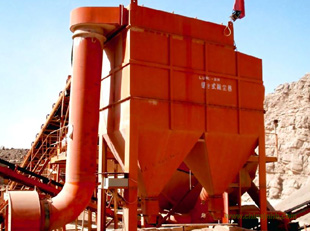

石料廠除塵器結構簡單，操作維護方便，價格較低，但對500微米以下粉塵處理較弱，致使排放濃度高，環保不能達標。我們結合破碎機粉塵特點，研制出新型旋風+袋除塵器組合體能有效地捕集微細粉塵，可滿足環保要求。它投資較低，有時需要換濾袋，由于破碎作業中不連續，粉塵對濾袋影響較小，濾袋使用壽命長，選用石料破碎、篩分專用除塵器是理想的。石料廠除塵器設有反吹清灰機構，與脈沖除塵器比較省去了空氣壓縮機的費用，所以也就降低了除塵器的造價，除塵布袋裝在除塵器頂部，利用減速機構帶動反吹風管旋動，然后高壓空氣通過反吹風管吹入布袋，強大的氣流使除塵布袋產生振動達到清灰的目的，此清灰機構可靠，降低了由高壓空氣脈沖閥膜片清灰的袋籠與濾袋之間的磨損。破碎機布袋除塵器采用旋風筒流型殼體，有較高的除塵效率。
石料廠除塵器具有結構簡單，投資費用低，操作簡單可靠管理維護技術上要求不高等優點。該種除塵設備具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點。含塵氣體由灰斗上部進風口進入后，在擋風板的作用下，氣流向上流動，流速降低，部分大顆粒粉塵由于慣性力的作用被分離出來落入灰斗。
石料廠除塵器由以下四部分組成
1、上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2、中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
3、下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。
4、反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。
石料廠除塵器屬低能清灰、外濾型袋式除塵器，它的除塵布袋采用扁袋，將除塵濾袋的橫截面形狀作成梯形或楔形。與圓形濾袋相比，在濾布單位面積的過濾負荷相同的條件下，其占地面積小，結構緊湊，即單位體積內可布置較多的過濾面積，這是它的一大特點。目前它已逐步在破碎篩分行業等地推廣使用。制反吹清灰節約能源延長布袋使用，嚴寒地區室內安裝其它地區都能在室外安裝，可廣泛用于各礦山選礦廠的除塵。
石料廠除塵器工作原理
含有粉塵的煙氣由除塵器進風口進入中、下箱體的過程中，粉塵被吸附在除塵濾袋上，氣體則通過濾袋經過文氏里管進入上箱體，從出風口排出，隨著濾袋上粉塵的積累，濾袋壓力損失逐漸增加，該壓力損失由壓力計反饋到控制儀?？刂苾x接收并發出指令，按順序觸發各脈沖電磁閥，使氣包內的氣體瞬時從噴吹管的各孔噴出，經文氏里管噴射到相應的濾袋內，濾袋在氣流瞬時的反作用下急速膨脹，使積附在濾袋表面的粉塵脫落，濾袋得到 重新使用。
石料廠除塵器的結構特點
1、采用梯型扁袋在圓筒體內布置，布局簡單緊湊，過濾面積指標高。在反吹風作用下，梯形扁袋振幅大，只需一次振擊，即可抖落積塵、有利于提高濾袋壽命。
2、除嚴寒地區外，本除塵器可室外露天設置。
3、殼體按旋風除塵器蝸殼型進口設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂?shù)捏w形，受力均勻、抗爆性能好。
4、用除塵器的阻力作為信號，可自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。
5、本設備上蓋分為多塊，可隨意打開，換袋、維護十分方便。
6、采用了設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限定，易損件少，維護輕便、運行可靠、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充裕利用空間、占地面積小。
