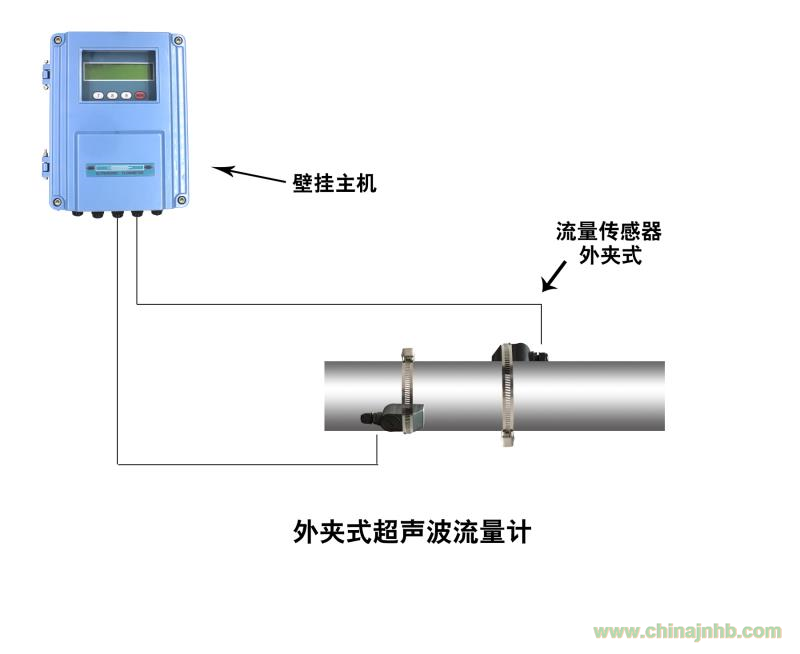

外夾式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點
|
技術參數
|
標準S1型
|
標準M2型
|
標準L2型
|
|
適用管徑
|
DN15～DN100
|
DN50～DN700
|
DN300～DN6000
|
|
材 質
|
特殊高溫材料
|
|
工作頻率
|
1MHz
|
|
安裝方法
|
V (N、W）法
|
V、Z法
|
Z法
|
|
標 定
|
整機配對標定
|
|
磁 性
|
有
|
|
適用溫度
|
0℃～160℃
|
|
防護等級
|
IP68（可浸水工作，水深≤3米）
|
|
外形尺寸
|
45×30×30
|
60×45×45
|
80×70×55
|
|
質量(克/對)
|
75
|
250
|
650
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
適用管材
|
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
|
|
管道襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
|
|
信號電纜
|
SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗
干擾性，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
