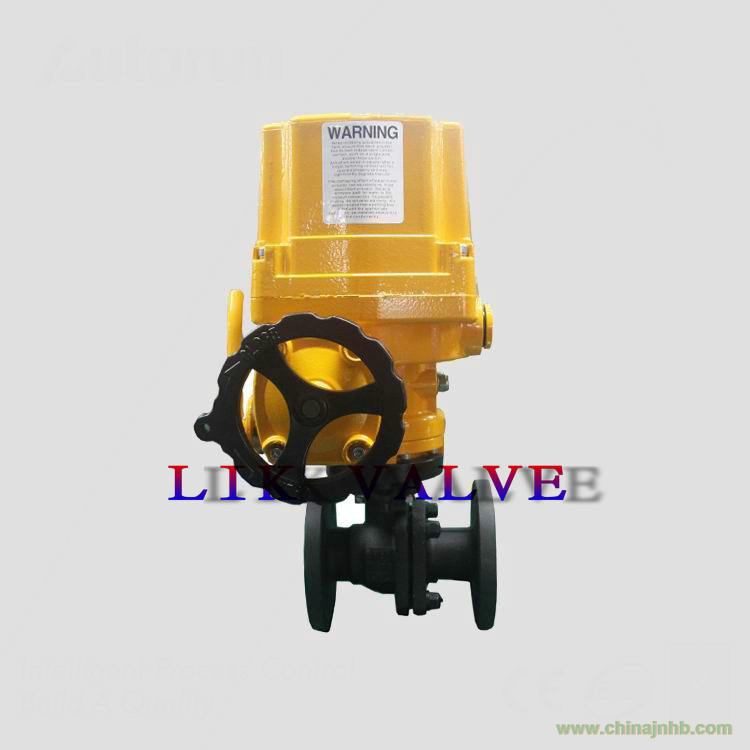

進口防爆WCB法蘭球閥
德國萊克閥門中國總代理-germany lik valves international
防爆執行機構介紹：
概述
德國防爆電動執行器總結了許多電動執行器的各種不足，進行改進后，最新推出的產品。其中許多關鍵部件均采用德國或日本進口件，結構緊湊，質量可靠，性能優越。主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.手動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。
標準件技術參數
|
外殼
|
防水級別IP67，NEMA4 and 6
|
|
電機電源
|
110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%
|
|
控制電源
|
110/220V AC 1PH，50/60 Hz，±10%
|
|
負載率（開關）
|
S2 30%
|
|
電機
|
鼠籠式異步電動機
|
|
限位開關
|
2 X 開/關，SPDT，250V AC 10A
|
|
輔助限位開關
|
2 X 開/關，SPDT，250V AC 10A（HQ-008除外）
|
|
扭矩開關
|
開/關，SPDT，250V AC
10A（HQ-008除外）
|
|
行程
|
90°±10°（0°～110°）
|
|
失速保護/操作溫度
|
內置熱保護，開120℃±5℃ /關 90℃±15℃
|
|
指示器
|
連續的位置指示
|
|
手動操作
|
機械離合機構
|
|
自鎖裝置
|
蝸輪，蝸桿機構提供自鎖
|
|
機械限位
|
2個外部調整螺栓
|
|
干燥器
|
7-10W（110/220V AC）防冷凝
|
|
接線孔
|
2個PF 3/4”
|
|
環境溫度
|
-20℃～+70℃
|
|
潤滑
|
鋁基潤滑脂（EP型）
|
|
材料
|
鋼，鋁合金，鋁青銅，聚碳酸脂
|
|
環境濕度
|
最大90% RH（非凝結）
|
|
抗震性能
|
X Y Z 10g，0.2～34 Hz,30分鐘
|
|
外涂層
|
干粉，環氧聚脂
|
進口防爆WCB法蘭球閥閥體介紹：
標準技術參數
閥 體
公稱通徑：DN15-DN200
閥體材質：WCB、304、316、316L
連接方式：法蘭
壓力等級：PN1.6－4.0MPa
結構形式：浮動球芯
閥內組件
閥座密封：PTFE：-20°～180°
PPL：-20°～250°
閥芯材質：304、316、316L
閥桿材質：304
適用介質：水、油、蒸汽等
性能
防火結構設計
ISO5211標準直接與執行器安裝
球芯與閥體之間防靜電裝置
閥桿防爆出設計
雙層瘩桿填料符合德國TUV TA-LUFL閥桿泄漏測
雙蝶形彈片自動壓緊填料設計
允許壓差：小于公稱壓1.6Mpa
泄漏量：零泄漏
回差：±2.5%
死區：死區
