概述
一、 主要性能參數
公稱壓力 :1.6, 2.5,4 .0,6.4MPa
使用溫度： -29 ～ 425 ℃（碳鋼） -40 ～＋ 550 ℃ （不銹鋼）
公稱通徑： DN50 ～ 800mm
閥體材質 :304. 306.316L .WCB.HT200
連接法蘭： JB/T79 ． GB913 ． HG20592
適用介質：空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
作用方式：切斷型，調節型 , 手動控制
電源電壓： 220VAC 、 24VAC
輸入信號 :4 ～ 20mA/1 ～ 5VDC
0 ～ 20mA/0 ～ 10VDC
|
型號
|
Z6S41H-25
|
Z6S41H-16
|
Z6S41T-10
|
|
公稱通徑 DN(mm)
|
50 ～ 600
|
40 ～400
|
40 ～400
|
|
適用介質
|
水、 蒸氣
、油品
|
水、 蒸氣
|
水、 蒸氣
|
|
最高介質溫度 ( ℃ )
|
425
|
425
|
200
|
|
氣缸工作壓力 ( 表 ) MPa
|
0.4 ～ 0.6
|
|
氣缸工作壓力 ( 表 ) MPa
|
0.4 ～ 0.6
|
二、 用途及使用范圍
Z641 系列氣動帶手動 楔 式閘閥是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和 可 自鎖的氣動 - 手動轉換裝置）的低 支架明桿閘閥 。 該閥由于 采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內 楔 死而打不開的弊病。而且，由于 該閥具備 緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。
為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動 - 手動兩用閘閥。
由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。
三、 結構原理
本系列產品以0.4～0.6MPa（表壓）凈化壓縮空氣作工作壓力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟開關閉閥門的目的。
巧妙設計的雙層氣缸和緩沖機構
雙層氣缸和緩沖機構的工作原理，按閘板工作的四個階段分述如下：
（附插原理圖①、②、③、④）
1 、閘閥開啟前階段：上層氣缸的活塞（以下簡稱上活塞）和下層氣缸的活塞（以下簡稱下活塞）同時受力，閥桿在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封面和閥體密封面之間的最大靜 磨擦力 ，帶動閘板上升。 壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻的排出氣缸體外。
2 、閘閥開啟的后階段：在閘板稍稍開啟以后，下活塞就運行到了上死點，閘板在上活塞的帶動下，繼續提升，直至到了全開位置。
3 、閘閥關閉的前階段：在上活塞的推動下，閘板離開全開位置，開始下降。
4 、閘板關閉的后階段：當上活塞碰到下活塞 凸 臺，并帶動下活塞一起繼續下降時，由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙，明顯地減慢了下行的速度，進至閘板下降到了全關位置。減緩閘板下行的沖擊，自行可關嚴閥門，又不使閥板 楔 得過緊，同時，還保護了密封面，免受猛烈沖擊而損壞。
靈活可靠的氣動 - 手動轉換機構 , 裝氣缸蓋上部的氣動 - 手動轉換機構，在閘閥開啟的關閉過程的任何位置上，都可十分方便的轉動操作手柄，直接地進行由氣動至手動或由手動至氣動的操作方式的轉換，轉換操作手柄采用定位銷式自鎖設計，手柄定位后，可靠鎮定。由電磁閥及其控制電路 或供風系統發生 故障時，不需其他輔助工具，即可迅速轉換成手動操作狀態，保證線路正常運行，避免事故發生。在新建工程的自控制系統未完成之前，本系列閘閥可以可靠地作為手動閘閥使用，動作時靈活輕快。
關閥時間可調通過調整，安裝在隔板上的緩沖機構，還可以在一定范圍內調整閘板關閉的時間。
可配用 回訊器
工作狀況（ 1 ） -- 開閥初始階段工作力 =2P 工作狀況 （ 2 ） -- 開閥初始階段工作力 =2P
工作狀況（ 4 ） -- 關閥終了階段工作力 =P 工作狀況（ 3 ） -- 關閥初始階段工作力 =P

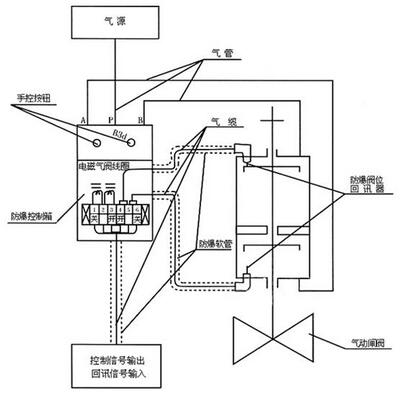

雙缸式氣動帶手動 楔 式閘閥系統控制原理圖
本閥可以 配用電的或氣的 回訊器 ，用以發送閥門開關狀態信息。因此，使用 本閥可以 實現遠距離控制，集中控制和自動控制。
△耐腐防蝕的氣缸 本閥的 氣缸選用于無縫鋼管制造，內表面鍍以耐腐性硬鉻，并經拋光處理，具有 磨擦力 小、不易銹蝕、高硬度、壽命長等優點。
△氣缸中的密封圈 采用丁晴橡膠 ○形密封圈，密封性能可靠，維修時更換方便。
四、性能規范
1 、閥體性能
|
型號
|
公稱壓力 PN( MPa )
|
閥體試驗壓力
PN( MPa )
|
工作溫度（℃）
|
|
120
|
200
|
225
|
250
|
300
|
350
|
400
|
425
|
|
強度試驗
|
密封試驗
|
工作壓力 P( MPa )
|
|
Z641T-10
|
1.6
|
2.4
|
1.6
|
-
|
1.6
|
-
|
1.5
|
1.3
|
1.2
|
1.0
|
0.9
|
|
Z641H-25
|
2.5
|
3.8
|
2.5
|
-
|
2.5
|
-
|
2.3
|
2.0
|
1.8
|
1.6
|
1.4
|
|
Z641H-40
|
4.0
|
6.0
|
4.0
|
-
|
4.0
|
-
|
3.6
|
3.2
|
2.8
|
2.6
|
2.2
|
|
Z641H-64
|
6.4
|
9.6
|
6.4
|
-
|
6.4
|
-
|
5.7
|
5.2
|
4.6
|
3.8
|
3.6
|
2 、氣缸性能
|
型號
|
公稱壓力
PN( MPa )
|
氣缸密封試驗壓力
PN( MPa )
|
氣缸工作壓力
PN( MPa )
|
|
Z641T-10
Z641H-25
Z641H-40
Z641H-64
|
0.6
|
0.6
|
0.4 ～ 0.6
|
3 、耗氣量
[ 凈化壓縮空氣壓力：0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)
|
氣缸直徑D(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
耗氣量
|
0.0023
|
0.0029
|
0.0033
|
0.0084
|
0.0169
|
0.0198
|
0.0320
|
0.0636
|
0.0707
|
1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
主要零件材質
|
閥體、閥蓋、閥板
|
鑄鋼
|
|
閥體及閘板的密封面
|
合金鋼
|
|
閥桿
|
不銹鋼
|
|
雙頭螺栓
|
35 號鋼
|
|
氣缸
|
20 號無縫鋼管
|
|
活塞
|
鑄鋁合金
|
|
手動螺母
|
青銅
|
|
密封圈
|
石棉橡膠板
纏繞式金屬石墨墊片
|
|
活塞環及軸環
|
耐油橡膠○型圈
|
|
填料函
|
石墨石棉繩
|
PN1.6MPa 主要連接尺寸和外形尺寸
mm
|
DN
|
D
|
D1
|
D2
|
b
|
f
|
L
|
H
|
Ds
|
D0
|
Z-d
|
氣源接頭
|
重量 Kg
|
|
50
|
160
|
125
|
100
|
16
|
3
|
250
|
865
|
160
|
250
|
4-18
|
M12 × 1.25
|
42
|
|
80
|
195
|
160
|
135
|
20
|
3
|
280
|
1100
|
160
|
300
|
8-18
|
54
|
|
100
|
215
|
180
|
155
|
20
|
3
|
300
|
1200
|
160
|
350
|
8-18
|
100
|
|
150
|
280
|
240
|
210
|
24
|
3
|
350
|
1380
|
219
|
400
|
8-23
|
135
|
|
200
|
335
|
295
|
265
|
26
|
3
|
400
|
1580
|
273
|
400
|
12-23
|
270
|
|
250
|
405
|
355
|
320
|
30
|
3
|
450
|
1710
|
273
|
400
|
12-25
|
M20 × 1.5
|
350
|
|
300
|
460
|
410
|
375
|
30
|
4
|
500
|
1880
|
325
|
500
|
12-25
|
480
|
|
350
|
520
|
470
|
435
|
34
|
4
|
550
|
2180
|
426
|
500
|
16-25
|
570
|
|
400
|
580
|
525
|
485
|
36
|
4
|
600
|
2325
|
459
|
550
|
16-30
|
900
|
|
450
|
640
|
585
|
545
|
40
|
4
|
650
|
2570
|
500
|
550
|
20-30
|
1560
|
|
500
|
705
|
650
|
608
|
44
|
4
|
700
|
2800
|
600
|
600
|
20-34
|
M24 × 1.5
|
1820
|
|
600
|
840
|
770
|
718
|
48
|
5
|
800
|
3010
|
600
|
600
|
20-41
|
M27 × 1.5
|
2850
|
PN2.5MPa 主要連接尺寸和外形尺寸
mm
|
DN
|
D
|
D1
|
D2
|
b
|
f
|
L
|
H
|
Ds
|
D0
|
Z-d
|
氣源接頭
|
重量 Kg
|
|
50
|
160
|
125
|
100
|
20
|
3
|
250
|
865
|
160
|
250
|
4-18
|
M12 × 1.25
|
42
|
|
80
|
195
|
160
|
135
|
22
|
3
|
280
|
1100
|
160
|
300
|
8-18
|
54
|
|
100
|
230
|
190
|
160
|
24
|
3
|
300
|
1200
|
160
|
350
|
8-23
|
105
|
|
150
|
300
|
250
|
218
|
30
|
3
|
350
|
1380
|
219
|
400
|
8-25
|
190
|
|
200
|
360
|
310
|
278
|
34
|
3
|
400
|
1580
|
273
|
400
|
12-25
|
280
|
|
250
|
425
|
370
|
332
|
36
|
3
|
450
|
1710
|
273
|
400
|
12-30
|
M20 × 1.5
|
405
|
|
300
|
485
|
430
|
390
|
40
|
4
|
500
|
1880
|
325
|
500
|
16-30
|
535
|
|
350
|
550
|
490
|
448
|
44
|
4
|
550
|
2180
|
426
|
500
|
16-34
|
720
|
|
400
|
610
|
550
|
405
|
48
|
4
|
600
|
2325
|
459
|
550
|
16-34
|
1200
|
|
450
|
660
|
600
|
555
|
50
|
4
|
650
|
2570
|
500
|
550
|
20-34
|
1910
|
|
500
|
730
|
660
|
610
|
52
|
4
|
700
|
2800
|
650
|
600
|
20-41
|
M24 × 1.5
|
2250
|
|
600
|
840
|
770
|
718
|
56
|
5
|
800
|
3010
|
730
|
600
|
20-41
|
M27 × 1.5
|
3100
|
PN4.0MPa 主要連接尺寸和外形尺寸
mm
|
DN
|
D
|
D1
|
D2
|
b
|
f
|
L
|
H
|
Ds
|
D0
|
Z-d
|
氣源接頭
|
重量Kg
|
|
50
|
160
|
125
|
100
|
20
|
3
|
250
|
890
|
160
|
300
|
4-18
|
M12×1.25
|
62
|
|
80
|
195
|
160
|
135
|
22
|
3
|
310
|
1150
|
219
|
350
|
8-18
|
130
|
|
100
|
230
|
190
|
160
|
24
|
3
|
350
|
1300
|
273
|
400
|
8-23
|
155
|
|
150
|
300
|
250
|
218
|
30
|
3
|
450
|
1450
|
273
|
400
|
8-25
|
240
|
|
200
|
375
|
320
|
282
|
38
|
3
|
550
|
1660
|
325
|
500
|
12-30
|
M20 × 1.5
|
280
|
|
250
|
445
|
385
|
345
|
42
|
3
|
650
|
1860
|
325
|
500
|
12-34
|
305
|
|
300
|
510
|
450
|
408
|
46
|
4
|
750
|
2010
|
426
|
500
|
16-34
|
580
|
|
350
|
570
|
510
|
465
|
52
|
4
|
850
|
2350
|
459
|
550
|
16-34
|
770
|
|
400
|
655
|
585
|
535
|
58
|
4
|
950
|
2530
|
600
|
550
|
16-41
|
1260
|
|
450
|
680
|
610
|
560
|
60
|
4
|
1050
|
2780
|
650
|
600
|
20-41
|
M24 × 1.5
|
1680
|
|
500
|
755
|
670
|
612
|
62
|
4
|
1150
|
3100
|
730
|
600
|
20-48
|
M27 × 1.5
|
2150
|
PN6.4MPa 主要連接尺寸和外形尺寸
|
DN
|
D
|
D1
|
D2
|
b
|
f
|
L
|
H
|
Ds
|
D0
|
Z-d
|
氣源接頭
|
重量 Kg
|
|
50
|
175
|
135
|
105
|
26
|
3
|
250
|
865
|
160
|
250
|
4-23
|
M12 × 1.25
|
85
|
|
80
|
210
|
170
|
140
|
30
|
3
|
310
|
1170
|
300
|
300
|
8-23
|
125
|
|
100
|
250
|
200
|
168
|
32
|
3
|
350
|
1280
|
350
|
350
|
8-25
|
178
|
|
150
|
340
|
280
|
240
|
38
|
3
|
450
|
1470
|
400
|
400
|
8-34
|
305
|
|
200
|
405
|
345
|
300
|
44
|
3
|
550
|
1650
|
400
|
400
|
12-34
|
M20 × 1.5
|
410
|
|
250
|
470
|
400
|
350
|
48
|
3
|
650
|
1810
|
400
|
400
|
12-41
|
690
|
|
300
|
530
|
460
|
412
|
54
|
4
|
750
|
1960
|
500
|
500
|
16-41
|
770
|
|
350
|
595
|
525
|
475
|
60
|
4
|
850
|
2240
|
500
|
500
|
16-41
|
980
|
|
400
|
670
|
585
|
525
|
66
|
4
|
930
|
2450
|
550
|
550
|
16-48
|
M24 × 1.5
|
1970
|
六、安裝使用及維修保養注意事項
1 、閥在安裝前應仔細核對型號是否與使用要求符合。
2 、 本閥可 安裝在任何工作位置，但應考慮檢修和操作的方便。
3 、閥在安裝前應對閥體進行密封性試驗； 閥在 安裝前還應進行三次以上的空載啟閉試驗，氣動閘閥的閘板開關應靈活， 各種軸件不得 有卡阻現象。
4 、安裝過程中應清除孔內、密封面及接合面的污垢，檢查連接螺栓是否均勻擰緊。
5 、安裝完畢要進行密封試驗及 氣動和 手動操作試驗。同時檢查 回訊器 在閥門全開或全關狀態下能否正確發訊。
6 、 本閥在 使用中，要求將閘板全開全關，不允許將閘閥打開一部分作為調節流量的節流閥使用。否則，在介質流速的沖刷下使密封面損壞。
7 、閥在使用過程中，應定期（ 18 個月）在氣缸內壁加注少量潤滑油。
8 、閥在使用期間，應視其動作頻繁程度進行定期檢查和維護。
9 、氣動 - 手動轉換裝置上的轉換手柄在手動的位置，絕對不允許進行氣動操作。
七、可能發生的故障和消除方法
|
可能發生的故障
|
發生故障的原因
|
消除辦法
|
|
填料滲漏
|
填料密封圈磨損
|
1 、壓緊填料密封圈
2 、更換密封圈
|
|
活塞往復失靈
|
○形圈磨損或活塞桿變形
|
1 、更換○形圈
2 、更換活塞桿
|
|
回訊器 失靈
|
回訊器 頂桿與活塞上下兩端點有差距或 回訊器零件損件
|
1 、調整 回訊器 頂桿
2 、更換 回訊器
|
八、訂貨須知
1 、訂貨時請注明閘閥的型號、公稱壓力、公稱通徑、流通介質、實際工作壓力、使用溫度。如屬改裝閘閥，需訂購包括支架在內的氣缸體時，還需提供閥體大蓋與支架連接部位的尺寸，氣缸與閥體、閘板裝接的相對位置尺寸等有關資料。
2 、訂貨時還請注意訂購 何種回訊器 ，或提供 回訊器 接頭螺紋尺寸。
3 、用戶有特殊要求，或選用特大型氣動閘閥 (DN600 以上 ) 時，本公司可為專業設計制造。
