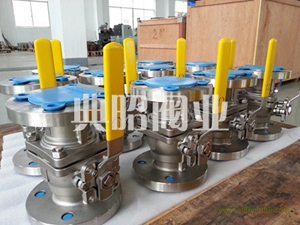

Q41F46-16P不銹鋼內襯四氟法蘭球閥上海典昭閥業有限公司聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。高平臺結構可直裝驅動裝置。
設計標準:
技術規范：國標
設計標準：GB/T 12237
結構長度：GB/T 12221
連接法蘭：GB/T 9113 JB 79
試驗與檢驗：GB/T 12237 JB 9092
性能規范:
公稱壓力：1.6，2.5，4.0，6.3Mpa
強度試驗：2.4，3.8，6.0，9.5Mpa
密封試驗：1.8，2.8，4.4，7.0Mpa
上密封試驗：1.8，2.8，4.4，7.0Mpa
氣密封試驗：0.6Mpa
公稱尺寸：DN15-DN400(1/2~16”)
閥門主體材料：CF8，CF8M，CF3，CF3M，WCB，WCC，A105，LF2，LCB、LCC
適用溫度：-29℃~250℃
結構尺寸：
Q41F46-16P不銹鋼內襯四氟法蘭球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。
