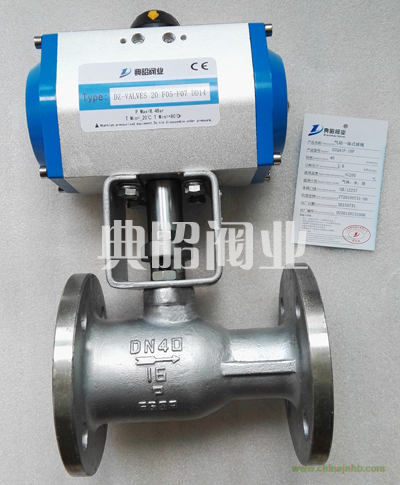

氣動一體式防泄漏球閥是上海典昭閥業有限公司采用最新型的一體式結構，比分體式球閥中部減少泄漏點并且閥桿采用倒裝雙密封，完全避免泄漏。本公司生產的多種結構長度的球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道更換安裝。本閥適用于溫度：≦350℃（PPL高溫密封面）或≦180℃（PTFE、F46密封面），適用于壓力：1.0-4.0Mpa的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。
結構示意：
結構尺寸：
型號
Tpye
|
公稱通徑DN(mm)
Nominal dameter
|
尺寸 Dimensions
|
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
H
|
Do
|
|
PF·DZQ41F
|
15
|
115
|
95
|
65
|
45
|
14-2
|
4-14
|
105
|
150
|
|
20
|
130
|
105
|
75
|
55
|
16-2
|
4-14
|
110
|
150
|
|
25
|
140
|
115
|
85
|
65
|
16-2
|
4-14
|
120
|
160
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-18
|
145
|
160
|
|
40
|
180
|
145
|
110
|
85
|
16-2
|
4-18
|
155
|
250
|
|
50
|
200
|
160
|
125
|
100
|
18-3
|
4-18
|
175
|
300
|
|
65
|
220
|
180
|
145
|
120
|
18-3
|
4-18
|
195
|
300
|
|
80
|
250
|
195
|
160
|
135
|
20-3
|
8-18
|
225
|
320
|
|
100
|
280
|
215
|
180
|
155
|
20-3
|
8-18
|
255
|
320
|
|
125
|
320
|
245
|
210
|
185
|
22-3
|
8-18
|
285
|
400
|
|
150
|
360
|
280
|
240
|
210
|
24-3
|
8-23
|
295
|
400
|
|
200
|
400
|
335
|
295
|
265
|
30-3
|
12-23
|
330
|
450
|
|
PF·DZQ41F-25Q
|
40
|
180
|
145
|
110
|
85
|
18-3
|
4-18
|
155
|
250
|
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-18
|
175
|
300
|
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-18
|
195
|
300
|
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-18
|
225
|
320
|
|
100
|
280
|
230
|
190
|
160
|
24-3
|
8-23
|
255
|
320
|
|
125
|
320
|
270
|
220
|
188
|
28-3
|
8-25
|
285
|
400
|
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-25
|
295
|
400
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-25
|
330
|
450
|
