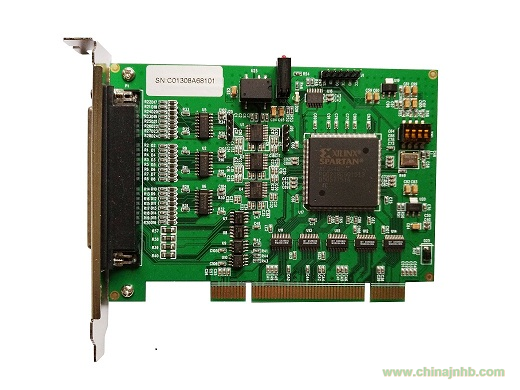

QU-216A系列是用于高速4通道正交解碼計數器板卡，包括4-6個32位計數器，支持索引鎖存，支持比較輸出， 4個高速隔離輸入，4個高速隔離輸出。
l 32-bit PCI或cPCI接口
l 4通道隔離輸入
l 4通道隔離輸出（默認用于比較值輸出）
l 32-bit計數支持4 x AB相位模式（可選64位，定貨時確定）
l 隔離電壓2500V
l 輸入頻率大于 10MHZ
l 計數器比較輸出
l 計數器索引鎖存
l 37-pin D-sub female連接器
l 功能可定制
l cPCI支持寬溫
l 存儲溫度 -20℃-+70℃
l 濕度5~95% RH,無冷凝
l 3.3V,5V及板卡運行3個LED指示
|
REG
|
OFFSET ADD
|
R/W
|
|
Counter0
|
00
|
R
|
|
Counter1
|
04
|
R
|
|
Counter2
|
08
|
R
|
|
Counter3
|
0C
|
R
|
|
Index_Latch0
|
20
|
R
|
|
Index_Latch1
|
24
|
R
|
|
Index_Latch2
|
28
|
R
|
|
Index_Latch3
|
2C
|
R
|
|
Compare0_STEP
|
40/60
|
W/R
|
|
Compare1-STEP
|
44/64
|
W/R
|
|
Compare2-STEP
|
48/68
|
W/R
|
|
Compare3-STEP
|
4c/6C
|
W/R
|
32位寄存器地址BAR IO空間偏移地址
|
|
IDO_2
|
20
|
IDO_3
|
|
2
|
IDO_0
|
21
|
IDO_1
|
|
3
|
EGND
|
22
|
EGND
|
|
4
|
IDI_2
|
23
|
IDI_3
|
|
5
|
IDI_0
|
24
|
IDI_1
|
|
6
|
IDI_COM
|
25
|
EGND
|
|
7
|
CH3Z+
|
26
|
CH3Z-
|
|
8
|
CH3B+
|
27
|
CH3B-
|
|
9
|
CH3A+
|
28
|
CH3A-
|
|
10
|
CH2Z+
|
29
|
CH2Z-
|
|
11
|
CH2B+
|
30
|
CH2B-
|
|
12
|
CH2A+
|
31
|
CH2A-
|
|
13
|
CH1Z+
|
32
|
CH1Z-
|
|
14
|
CH1B+
|
33
|
CH1B-
|
|
15
|
CH1A+
|
34
|
CH1A-
|
|
16
|
CH0Z+
|
35
|
CH0Z-
|
|
17
|
CH0B+
|
36
|
CH0B-
|
|
18
|
CH0A+
|
37
|
CH0A-
|
|
19
|
EGND
|
|
定購信息
PCI-QU-216A-32-C 32位4通道,PCI接口
PCI-QU-216A-64-C 64位4通道,PCI接口
cPCI-QU-216A-32-I 32位4通道,cPCI接口cPCI-QU-216A-64-I 64位4通道,cPCI接口
帶細分功能板卡請咨詢。
