盡管國內(nèi)有200余家?guī)r礦棉廠家，但絕大部分廠家采用礦渣作為主要原料，礦渣棉含較高的堿性物質(zhì)如氧化鈣和氧化鎂，酸度系數(shù)普遍在1.5以下，不耐老化，達(dá)不到國家標(biāo)準(zhǔn)的技術(shù)要求。

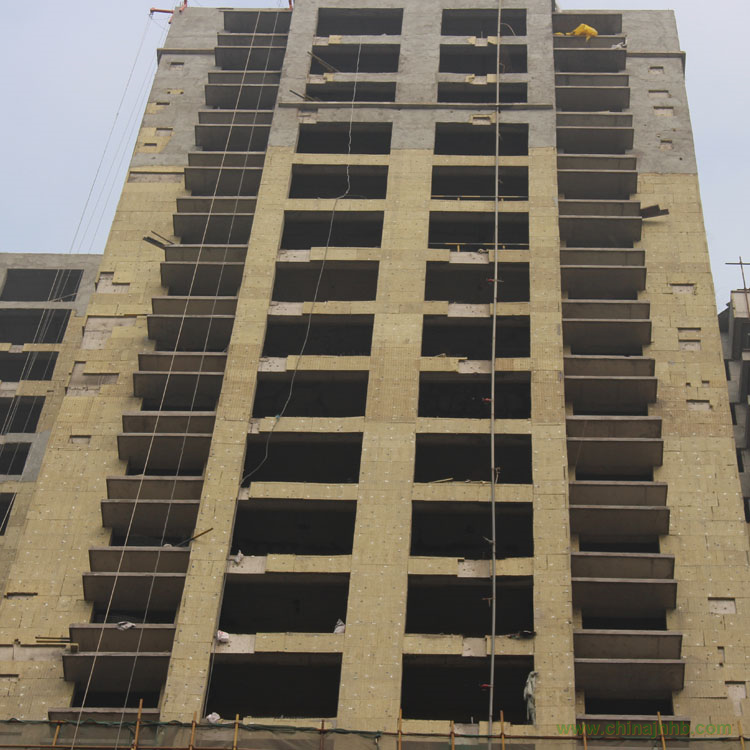

只有酸度系數(shù)1.6以上才屬于巖棉產(chǎn)品，而作為外墻外保溫的巖棉要求更高，酸度系數(shù)在1.7以上才能保證巖棉的質(zhì)量和性能，由于產(chǎn)品質(zhì)量要求高，市場小，所以國內(nèi)沒有更多的企業(yè)去對巖棉在建筑上的應(yīng)用技術(shù)進(jìn)行深入的研究。
我公司嚴(yán)格控制原料來源，對各批次原料進(jìn)行嚴(yán)格檢驗(yàn)，保證原料的酸度系數(shù)在1.8以上。
1玄武巖巖棉復(fù)合板與礦渣巖棉板化學(xué)成分及酸度系數(shù)比較
原料名稱
分析：高爐渣化學(xué)成分特點(diǎn)是含量高達(dá)90%～95%，而Fe2O3+ FeO含量小于1，玄武巖巖棉板和輝綠巖巖棉板化學(xué)成份的特點(diǎn)是SiO2+Al2O3+CaO+ MgO含量高達(dá)77%～83%，比高爐渣低10%左右，而Fe2O3+ FeO含量平均在11%左右，可高達(dá)17%。由此算出玄武巖巖棉板的酸度系數(shù)MK為1.5以上甚至可高達(dá)2.0以上，礦渣巖棉板的酸度系數(shù)MK為1.2左右。
2玄武巖巖棉復(fù)合板與礦渣巖巖棉板耐水性的差別
玄武巖巖棉板的結(jié)晶區(qū)為CS-C2AS-C2S（硅灰石-鋁方柱石-鈣長石）均不具備水硬特性，遇水后變化很小，使玄武巖巖棉板具有較好的耐水性，礦渣巖棉板的結(jié)晶區(qū)為CS-C2AS-CAS2（硅灰石-鋁方柱石-硅酸二鈣），硅酸二鈣在生產(chǎn)過程中隨著增溫其構(gòu)造與水發(fā)生水化反應(yīng)，使礦渣棉纖維在潮濕環(huán)境中的穩(wěn)定性下降；
玄武巖巖棉板的PH值一般小于4，屬于耐水性特別穩(wěn)定的礦物纖維，而礦渣棉的一般大于5，甚至超過6，其耐水性只能是中等穩(wěn)定或不穩(wěn)定的。
?3玄武巖巖棉復(fù)合板與礦渣巖棉板耐熱度的差別?
礦渣巖棉板保溫性能較好，當(dāng)其工作溫度超過675℃逐漸冷卻時冷卻過程緩慢，促使內(nèi)部構(gòu)造轉(zhuǎn)化密度由3.28降至2.97，體積膨脹了10%左右，使礦渣巖棉板產(chǎn)生粉化而解體，而玄武巖巖棉板沒有這一轉(zhuǎn)化，使用溫度高達(dá)800℃以上，其軟化溫度為900～1000℃。
4玄武巖巖棉復(fù)合板與礦渣巖棉板耐腐蝕性的差別
高爐在冶煉中主要作用之一為脫硫，防止鐵在使用過程中產(chǎn)生掃脆現(xiàn)象，這些脫除的硫以CaS的形態(tài)留在高爐渣中并隨之進(jìn)入礦渣棉中，其含量在5%左右。當(dāng)?shù)V渣巖棉板在濕度大的環(huán)境中使用時，其中的CaS遇水會分解為Ca(OH)2 和H2S：Ca(OH)2 使水呈堿性使礦渣棉耐水性進(jìn)一步降低，在與金屬接觸時將起腐蝕作用。玄武巖巖棉板以玄武巖或輝綠巖為原料，除在熔煉時由焦炭帶入微量硫外，不存在更多的硫來源，因而對金屬無腐蝕作用。
鄭州歐諾建材有限公司 魯芳 18603827423  13598027365  0371-63750007
