產品結構圖

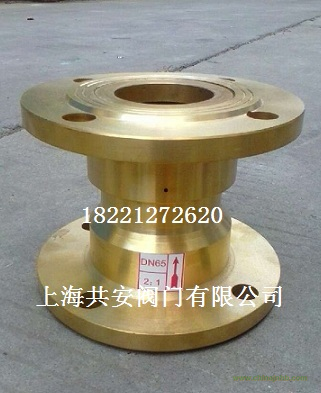

一、全銅比例式減壓閥作用
該閥采用黃銅制造，按連接方式可分為法蘭型和螺紋型，其作用是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。
二、全銅比例式減壓閥用途
廣泛安裝于公稱壓力1.0、1.6MPA的水、氣等介質管路中，按固定比例2:1、3:1、4:1、5:1、3:2、4:3、5:2等減壓。
三、全銅比例式減壓閥參數
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
Y43X-10T
|
10
|
1.0
|
≤90
|
水、氣
|
|
Y43X-16T
|
16
|
1.6
|
≤90
|
水、氣
|
四、全銅比例式減壓閥材料
型號
|
閥體材料
|
|
Y43X-10T
|
全銅
|
|
Y43X-16T
|
全銅
|
五、全銅比例式減壓閥尺寸
PN10壓力尺寸
比例
|
DN
|
D
|
D1
|
D2
|
A1
|
b
|
z×?d
|
D3
|
A2
|
2:1
3:1
5:2
3:2
4:3
|
25
|
115
|
85
|
65
|
115
|
16
|
4×?14
|
—
|
—
|
|
32
|
140
|
100
|
78
|
124
|
18
|
4×?18
|
—
|
—
|
|
40
|
150
|
110
|
85
|
132
|
18
|
4×?18
|
—
|
—
|
|
50
|
165
|
125
|
100
|
140
|
20
|
4×?18
|
—
|
—
|
|
65
|
185
|
145
|
120
|
155
|
20
|
4×?18
|
—
|
—
|
|
80
|
200
|
160
|
135
|
155
|
22
|
8×?18
|
—
|
—
|
|
100
|
220
|
180
|
155
|
200
|
24
|
8×?18
|
—
|
—
|
|
125
|
250
|
210
|
185
|
220
|
26
|
8×?18
|
—
|
—
|
|
150
|
285
|
240
|
210
|
230
|
28
|
8×?22
|
—
|
—
|
|
200
|
340
|
295
|
265
|
270
|
28
|
8×?22
|
—
|
—
|
4:1
5:1
|
25
|
115
|
85
|
65
|
—
|
16
|
4×?14
|
115
|
178
|
|
32
|
140
|
100
|
78
|
—
|
18
|
4×?18
|
140
|
188
|
|
40
|
150
|
110
|
85
|
—
|
18
|
4×?18
|
150
|
195
|
|
50
|
165
|
125
|
100
|
—
|
20
|
4×?18
|
165
|
205
|
|
65
|
185
|
145
|
120
|
—
|
20
|
4×?18
|
190
|
218
|
|
80
|
200
|
160
|
135
|
—
|
22
|
8×?18
|
205
|
225
|
|
100
|
220
|
180
|
155
|
—
|
24
|
8×?18
|
225
|
273
|
|
125
|
250
|
210
|
185
|
—
|
26
|
8×?18
|
260
|
308
|
|
150
|
285
|
240
|
210
|
—
|
28
|
8×?22
|
300
|
322
|
|
200
|
340
|
295
|
265
|
—
|
28
|
8×?22
|
365
|
358
|
