產品概述：

產品概述

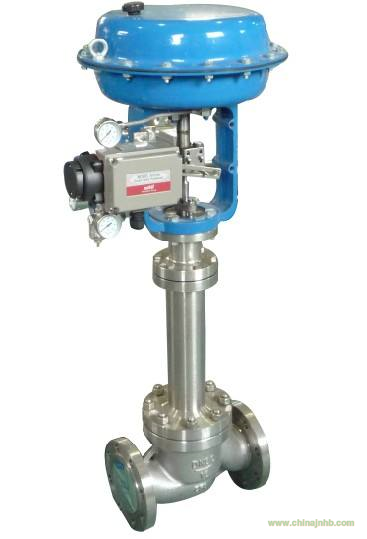

氣動薄膜低溫調節閥是一種在低溫,深冷場合使用的調節閥.采用長頸閥蓋保溫,配用多彈簧執行機構。具有結構緊湊、重量輕、穩定性好等優點.閥體采用精密鑄,材料為鋁合金,具有良好的耐低溫性.玻紋管密封保證了調節閥在低溫場合不外漏。
本系列產品有連接板安裝型和浮動套安裝型兩種。產品公稱壓力等級為PN6；閥體口徑范圍DN20~100。適用流體溫由-200℃~-250℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
1、流路簡單，阻力小，閥體容量大雙導向，閥工作穩定性好；
2、可調范圍大，固有可調比50 ；
3、波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏；
 主要零件材料
·         閥 體：LF4、LF2、LF3、LCB、WCB、SS316、SS304、SS316L、WC1、WC2
·         閥 桿：1Cr18Ni9、2Cr13、304、316、316L
·         閥 蓋：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
·         波紋管：1Cr18Ni9、316、304、316L
·         閥芯、閥座：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
·         墊 片：紫銅、1Cr18Ni9、316

運行參數：

公稱通徑DN（mm）		20				25	32	40	50		65	80		100
閥座直徑dn（mm）		10	12	15	20
額定流量系數KV	直 線	1.8	2.8	4.4	6.9	11	17.6	27.5	44		69	110		176
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40		63	100		160
額定行程		16					25				40
膜片有效面積Ae（cm2）		280					400				600
固有流量特性		直線、等百分比
公稱壓力PN（MPa）		0.6
固有可調比（R）		50
工作溫度t（℃）		D0：-60~-100， D1：-100~-200， D2：-200~-250
信號范圍PN(KPa)		20~100，40~200，20~60，60~100，80~240
允許壓差（MPa）	不帶定位器	0.6					0.47	0.30		0.27			0.18	0.11
	帶定位器	0.6											0.41	0.26
允許泄漏量		IV級 VI級
氣源壓力Ps(MPa)		0.14~0.4

使用范圍：

廣泛應用于冶金,空分,制氧,石油,化工等低溫,深冷場合.特別適用于精確控制低溫氣體、液體(如液氧,液氬等)的工藝參數如壓力、流量、溫度、液位保持在給定值。
