產品概述：
產品概述

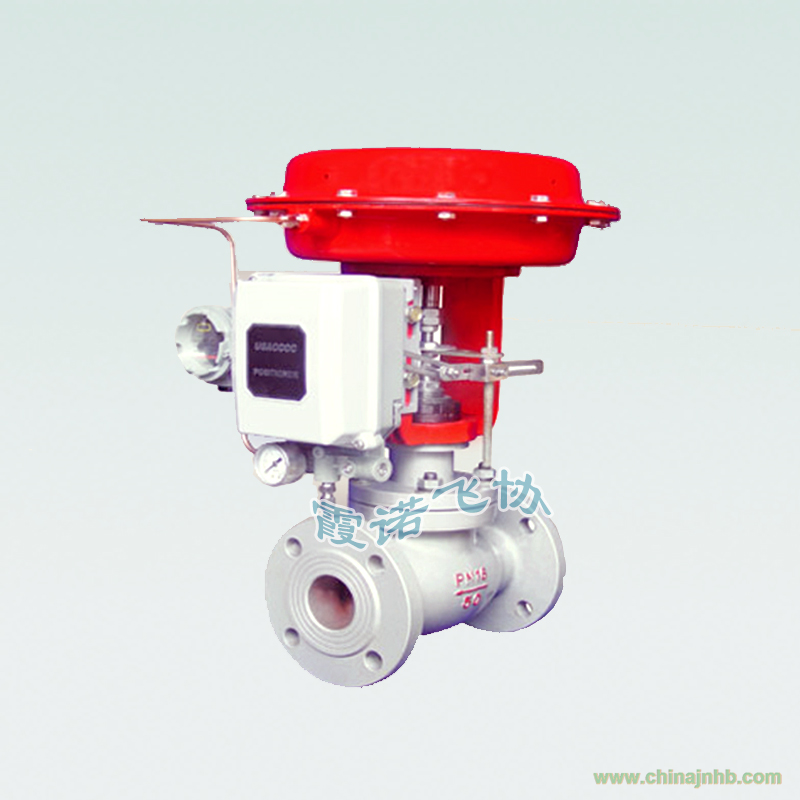

氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。
閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：法蘭式按JB78-59、JB/T79.2-94凹式
材 料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
運行參數：
公稱
通徑
(mm)
|
閥座
直徑
(mm)
|
額定流量系數Kv
|
額定
行程
(mm)
|
薄膜有效
面積cm2
|
固有可
調比
|
環境溫
度℃
|
基本誤差
|
回差
|
死區
|
額定流量系數
|
泄漏
量
|
|
|
直線
|
等百分比
|
|
|
G3/4
|
3
4
5
6
7
8
|
0.08
0.12
0.20
0.32
0.50
0.80
|
10
|
220
|
50:1
|
-40~+85
|
不帶定位器±5%
帶定位器±1%
|
不帶定位器±3%
帶定位器1%
|
不帶定位器±3%
帶定位器0.4%
|
±10%
|
單座10-4閥額容量（套筒10-3閥額定容量）
|
|
|
|
|
|
|
|
|
|
|
|
|
20
|
10
|
1.8
|
1.6
|
10
|
350
|
|
|
12
|
2.8
|
2.5
|
|
|
15
|
4.4
|
4
|
|
|
20
|
6.9
|
6.3
|
|
|
25
|
25
|
11
|
10
|
16
|
|
|
40
|
32
|
17.6
|
16
|
25
|
|
|
40
|
27.5
|
25
|
|
|
50
|
50
|
44
|
40
|
|
|
65
|
65
|
69
|
63
|
40
|
560
|
|
|
80
|
80
|
110
|
100
|
|
|
100
|
100
|
176
|
160
|
|
|
150
|
125
|
275
|
250
|
60
|
900
|
|
|
150
|
440
|
400
|
|
|
200
|
200
|
690
|
630
|
|
|
250
|
250
|
1000
|
900
|
100
|
1400
|
|
|
300
|
300
|
1600
|
1440
|
|
使用范圍：
該套筒型與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
