JLSZK-12W電力計量箱（高壓預付費計量箱/高壓預付費計量裝置）是用于3~35kv中用于電能計量的設備，包括組合互感器（采集三相電流及電壓信號）、箱體、電度表、避雷器、真空斷路器(預付費類有)等等，電流精度為0.2S，電壓精度等級為0.2。型號一般為JLSxx-xx(x代替實際字母)和組合互感器基本相同。

JLS-6,JSL-10,JLS-35(JLSZK-12W)產品主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺或三臺單相電壓互感器和電流互感器組成，用25#變壓器油作絕緣介質，一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面，由一只有功電度表和一只無功電度表組成，具有計量精度高、重量輕、安裝方便、防竊電等優點。該型電能計量箱適用于戶外額定電壓6、10、35KV、額定頻率50HZ的三相系統線路上。

戶外干式電力計量箱：JLSZV-10、6、3干式計量箱高壓電力計量箱，不配電度表稱組合互感器，交流油浸、干式戶外式（也適用戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60赫茲的三相交流：35KV、10KV、6KV、3KV系統網絡上。具有精度高、重量輕、寬負荷、安裝方便和防竊電等優點，且干式環氧樹脂澆注型的計量箱具有無油化特點。深受廣大供電部門歡迎。 三相三線計量箱由二只單相電壓和電流互感器組成，三相四線計量箱由三只單相電壓和電流互感器組成。一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。 供電壓、電流和電能測量及繼電保護用，適用于城網、農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表.稱為高壓電力計量箱。本產品可取代油浸式組合互感器。電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外露式，用優質冷軋又紅又取向硅鋼片疊裝而成，在中心柱上裝置一次及二次線圈。電流互感器也由戶內環氧樹脂澆注結構，鐵芯為封閉式，用優質冷軋取向硅鋼片卷制而成的。二個電壓互感器（PT）、二個電流互感器（CT）通過組合裝在一個封閉的鐵箱內，形成一體。

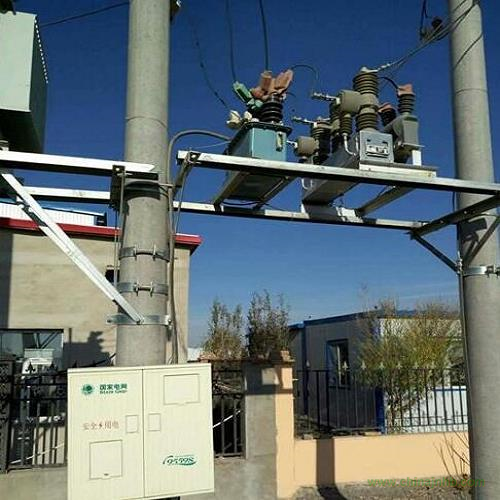

預付費計量箱：JLSZK-12W預付費計量箱適于戶外柱上安裝，以高壓真空斷路器為主體，箱體加高，內部嵌入高壓計量互感器，側面開孔，將互感器二次線和斷路器的二次控制信號線引入側面的控制箱內，側孔經過防水、密封處理與側面的控制箱連在一起。通過真空斷路器的外部引線柱可對內部高壓互感器進行測試效驗，電能表放在側面的控制箱內。

JLSZK-12W預付費計量箱整個裝置外面沒有任何電纜，杜絕了從線纜上竊電的可能性。側面控制箱內含有電能表和負控裝置，表箱門鎖可采用電子鎖密封箱體。負控裝置可采集記錄電能表的負荷曲線，即分時電量和分時電壓、電流、功率等值，負控裝置不需要磁卡表，可與普通多功能電子表相結合實現遠程預付費購電功能、負控功能、欠費斷電功能、繳費遠程提示功能、過負荷報警斷電功能、負荷過低報警功能等，另外，負控裝置可監視控制箱門的開關狀態，提供遠程開門報警功能，為供電營銷和防竊電工作帶來極大方便。預付費計量型可配合遠程抄表系統等，便于抄表和報警，極大的方便了電力工作人員的統計工作.

預付費計量箱的組成：配真空斷路器+干式環氧樹脂澆注三相三線組合式互感器+智能控制器+計量箱+按鈕控制盒。

10KV預付費計量分界斷路器，JLSZK-12W帶真空斷路器。10KV預付費計量箱JLSZK-12W帶真空斷路器。JLSZK-12W本產品適用于交流50Hz、6-10kV電力系統中做預付費高壓計量或配網自動化工程中的自動重合器使用，其由真空斷路器及用于計量的干式電壓互感器、電流互感器組成，一體化安裝，結構簡單，箱體上部為真空斷路器室，下部為互感器室，外部裝有手動分合彈簧機構，控制箱分體安裝，也可按用戶要求加裝預付費電表做預付費計量用，亦可加裝YDG用電管理終端，利用手機直接控制斷路器，并可查詢實時的電力參數及狀態。

預付費計量箱（預付費計量裝置）由高壓分界真空斷路器和電流、電壓組合互感器及電表箱、看門狗控制器構成，電表箱內裝有預付費電表及開關控制電路，具有結構簡單，使用方便等特點。本產品采取預付費電表，插卡供電，欠費報警，無費自動停電，也可采用我公司預付費遠程控制系統，利用GSM或GPR手機遠方控制?？撮T(mén)狗控制器配合零序互感器，產品可達到單相接地保護，排除相間接地故障，配合GSM或GRPS實現遠程遙控分合閘斷路器。

 JLSZK-12W帶真空斷路器型預付費高壓計量箱本產品由于采用真空斷路器，可以在線路上開斷20kV以下線路的短路電流，也可以做配網自動化工程的重合器使用。本產品結構緊湊，安裝方便，并采用計量與斷路器分體安裝，投資減少近50%.

JLSZK-12W預付費計量裝置預付費計量箱生產廠家10KV預付費計量JLSZK-12W預付費計量裝置配ZW32斷路器加戶外PT加干式計量箱加8米電纜JLSZK-12W預付費計量裝置配ZW8斷路器加戶外PT加干式計量箱加8米電纜配ZW8型真空斷路器不銹鋼殼體帶隔離刀電動操作預付費計量箱配ZW32型真空斷路器不銹鋼殼體帶隔離刀電動操作預付費計量箱。

預付費按不同結構預付費計量箱分為兩種：

1、開關為真空斷路器一體式結構。

組合互感器的為ZW8或ZW32真空斷路器組裝一體，組合互感器帶過流保護和零序保護繞組，改變傳統開關結構，優化過流保護功能。特點：適用于大電流，分?jǐn)嗄芰Ω?，一體設計便于安裝。

2、開關為真空斷路器的分體式結。

ZW8或ZW32真空斷路器與組合互感器為獨立結構，安裝時組裝在一起實現預付費功能，可選擇組合互感器帶過流保護和零序保護繞組，改變傳統開關結構，優化過流保護功能。

特點：是適用于大電流，分?jǐn)嗄芰Ω?，分體結構安裝靈活對部件在運行中的損壞只須更換損壞的部件，降低維護成本。

智能型預付費裝置組成部分：ZW32真空斷路器+干式組合式互感器+智能電網控制器+不銹鋼電表箱（含分合閘按鈕盒）+8米電纜線。

結構介紹：

1、預付費計量箱（預付費斷路器）由高壓真空負荷開關和電流、電壓組合互感器及電表箱構成，電表箱內裝有預付費電表及開關控制電路，具有結構簡單、使用方便等特點。

2、預付費計量箱（預付費斷路器）在輸入用戶預購的電量，經預付費控制器確認后，發出準予合閘信號，預付費專用開關可以合閘，向用戶供電。當使用電量達到用戶預付費電量的設定值時，裝置自動發出應付費報警提示。報警可按用戶要求。報警可設置為蜂鳴、語言、短信等方式，經用戶確認后，報警消除。當使用電量達到用戶購買電量時，預付費控制裝置自動操作，預付費專用開關分開，用戶斷電（此時負荷開關處于斷電鎖定狀態）。當用戶重新購買電量后，可重新解鎖、合閘供電。3、本產品使用預付費型GPRS智能電表。

4、本裝置開關控制電纜采用了航空插頭結構，簡便可靠。

預付費計量箱（預付費斷路器）重量輕、結構緊湊，具有安裝方便，結構設計簡單，施工便利的特點。該產品采用專用開關，同采用計量箱與戶外真空斷路器的分體安裝結構相比，投資少，有利于預付費計量箱在用戶中推廣。

計量箱概述：

    預付費計量箱（預付費斷路器）適用于50HZ、6-10KV電力系統中做預付費高壓計量或負控使用。其由高壓真空斷路器及電壓、電流互感器組合構成。箱體內分為開關室、互感器室，高壓真空斷路器為彈簧機構，機械閉鎖。電壓互感器采用V/V接線，電流互感器可做成復比結構。此種產品重量輕，結構緊湊，具有安裝方便，結構設計簡單，施工便利等特點。

    JLSZV-12整體澆注干式高壓計量箱采用瑞士進口的專用戶外環氧樹脂（ciba CW5837）真空澆注成型，防紫外線、全密封結構，其表面爬電距離大，傘群采用防雨雪、防污穢設計。二次端子加以金屬防護罩，內加以密封圈密封，外部螺釘采用黃銅鍍鎳，防雨、防生銹、防腐蝕。以往油浸式互感器結構單一，金屬層易被氧化、易發熱和漏油，難以維護；本型組合互感器取代了以往傳統的油浸式組合互感器，可任意方向安裝，長期免維護運行，實現無油上網。該產品可同時帶有2~3個電流變比，為以后交流增容帶來極大方便。所有電流比都澆注在互感器表面醒目位置，從根本上防止了通過更改、更換銘牌變比的方式竊電現象，也給用電監督部門帶來方便。二次端子可用鉛封螺釘加以鉛封，避免從二次竊電。

智能電網開關控制器概述：

智能電網開關控制器集成了保護、控制、狀態監視等功能。該裝置整定范圍廣，且易于配置各種功能模塊，以適應各種應用領域。

多功能的裝置結構精巧，可以為任意空氣絕緣開關柜或電氣絕緣開關柜帶來滿意的解決方案。

實現保護控制功能和通信功能，控制器與開關本體通過控制電纜和航空接插件進行電氣連接，實現其保護及自動監控功能。該產品廣泛適用于城鄉10kV架空配電線路用戶。

智能電網控制器功能配置：

JLSZK-12W系列戶外預付費計量式真空斷路器是三相交流50Hz、額定電壓12kV的戶外真空斷路器、計量一體化開關設備，與三相多功能表配套實現開斷、關合配電系統負荷電流、過載電流和短路電流，并具有高精度高壓計量裝置，實現有功電能表、無功電能表、有功需量表、功率因數、預付費表、復費率表的所有計量、結算記賬功能。又可靈活預置多功能超負荷報警和自動斷電、缺相報警、記錄、自動抄表。以國際標準IC卡RS485接口，紅外通訊、大畫面液晶顯示多項技術，靈活預置多種功能，以IC卡或手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。電力部門可根據本地具體情況自行選擇一種或多種傳輸方式，方便電力部門實現計算機網絡管理，從而適應對用戶有效及時地現代化科學管理需求。

JLSZK-12W高壓預付費計量箱說明:

JLSZK-12W|高壓計量箱型適用于交流50HZ，6-10KV電力系統中做預付費高壓計量或配網自動化工程中的自動重合器使用，其由ZW28-12真空斷路器及用于計量的干式電壓互感器、電流互感器組成，一體化安裝，結構簡單，箱體上部為真安斷路器室，下部為互感器室，外部裝有手動分合彈簧機構，控制箱分體安裝，也可按用戶要求加裝預付費電表做預付費計量用，亦可加裝YDG用電管理終端，利用手機直接控制斷路器，并可查詢實時的電力參數及開關狀態。JLSZK-12W帶真空斷路器型預付費高壓計量箱是一種安裝單相電（220V）配電箱，主要用于民用建筑、商業網點的配電中.JLSZK-12W預付費計量裝置預付費計量箱生產廠家10KV預付費計量JLSZK-12W預付費計量裝置配ZW32斷路器加戶外PT加干式計量箱加8米電纜

JLSZK-12W預付費計量裝置配ZW8斷路器加戶外PT加干式計量箱加8米電纜配ZW8型真空斷路器不銹鋼殼體帶隔離刀電動操作預付費計量箱配ZW32型真空斷路器不銹鋼殼體帶隔離刀電動操作預付費計量箱。
