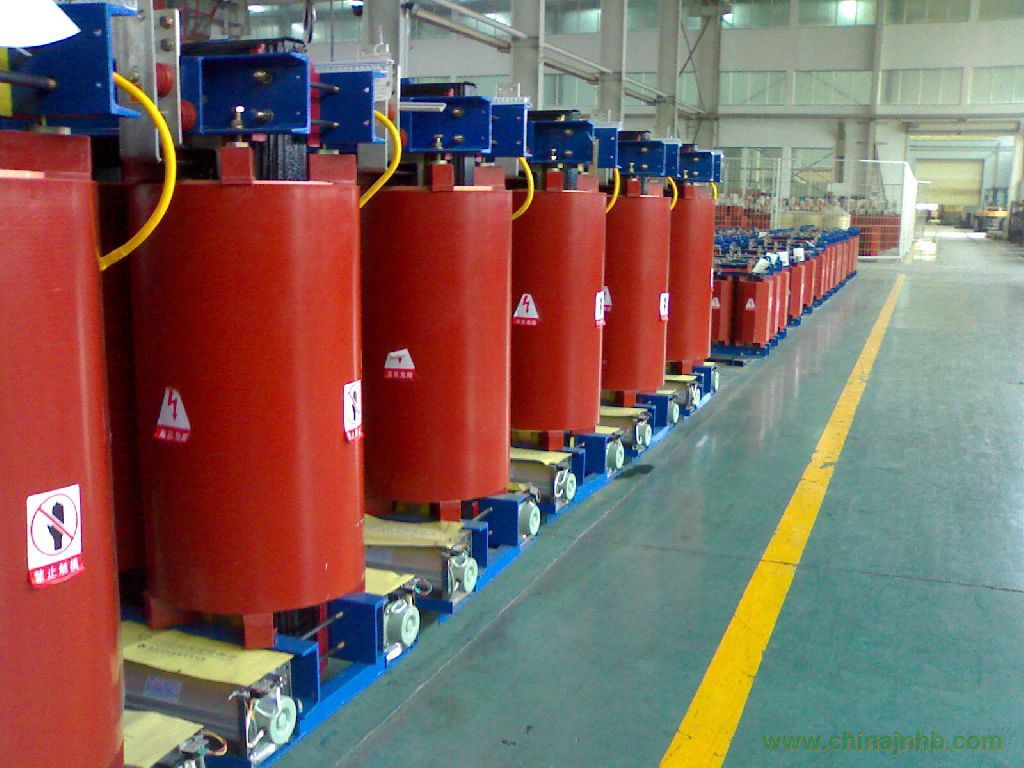

SCB系列環氧樹脂澆注干式變壓器
宇國干變參數介紹
樹脂絕緣干式變壓器是我公司引進國外先進技術，自主開發了SCB10、SCB11.SCB12系列帶填料薄絕緣干式變壓器，由于線圈被環氧樹脂包封，所以難燃，防火、防爆、免維修、無污染、體積小，可直接安裝在負荷中心。同時科學合理的設計和澆注工藝，使產品局部放電量更小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，超溫跳閘以及閘子功能，并通RS485串行接口與計算機相連，可以集中監視和控制。
根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼，適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境
場所。
產品概述：
1.高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料
的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度好，局部放電小，可靠性高。
2.阻燃、防爆、不污染環境，可安裝在負荷中心。
3.線圈不吸潮，鐵心、夾件經過特殊工藝處理可在100%相對溫度和其它惡劣環境中運行，間斷運行無須去
潮處理。
4.抗短路、雷電沖擊水平高。
5.線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻（AN）。對于任何防護等級的變
壓器都可配置風冷系統（AF）。
6.損耗低，節電效果好，運行經濟，可免維護。
7.體積小、重量輕、占地空間小、安裝方便。
宇國干變特性優點
1.標準：GB1094-1996、GB6450-1986、GB/T10228-1997、符合DIN42523、IEC726
2.容量范圍：30-2500kVA
3.電壓等級：10kV、35kV
4.調壓方式：無勵磁調壓或有載調壓
5.分接范圍：±5%、±2×2.5%、±4×2.5%
6.頻率：50Hz或60Hz
7.相數：三相或單相
8.聯結組標號：Yyn0，Dyn11或其它
9.短路阻抗：標準阻抗（見性能參數）
10.海拔小于1000m，環境溫度低于40℃。超過上述使用條件時，應按照標準做相應的定額調整
11.最高溫升：100K
12.冷卻方式：自冷（AN）或風冷（AF）
13.防護等級：IP00、IP20、IP23
14絕緣等級：F級
15.絕緣水平：
（1）10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV
（2）20kV級產品工頻耐壓50kV，雷電沖擊電壓125kV
（3）35kV級產品工頻耐壓70kV，雷電沖擊電壓170kV
