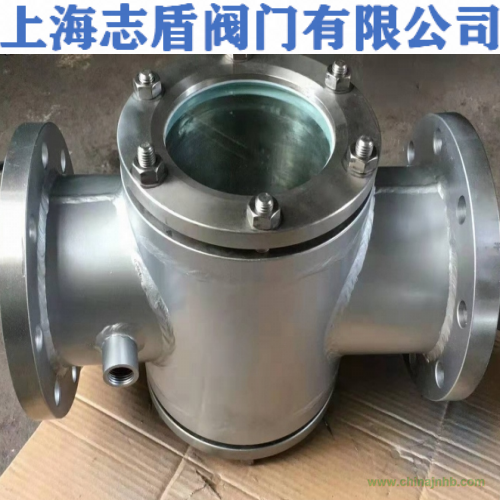

不銹鋼夾套保溫法蘭視鏡作用概述：

不銹鋼夾套保溫法蘭視鏡適用在低溫的化工等管道上面，防止液體因?yàn)榈蜏囟Y(jié)晶，沾在視窗鏡片上影響觀察的直觀性與準確性。

不銹鋼夾套保溫法蘭視鏡的結構樣式與工作原理：管道內液體因低溫結晶，不僅是影響視鏡的觀察，同時因?yàn)榻Y(jié)晶后的體積漲大了許多，就很容易是玻璃視窗受損，大大的影響使用壽命。保溫視鏡就是在常規的直通視鏡外面再加一層蒸汽夾套層，在夾套層里通過高溫的水蒸氣，來保證保溫視鏡的有足夠的溫度，防止里面的介質結晶，而影響使用與壽命。

簡介：視鏡的工作原理及其相關知識：安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

作用：本視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

適用：視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

優點：視鏡安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性。

零件：該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。

不銹鋼夾套保溫法蘭視鏡技術參數：

（1）視鏡價格由口徑、材質、壓力的不同而異！

（2）連接形式：法蘭

（3）傳動方式：自動

（4）口徑從DN25-DN200

（5）壓力從0.6MPa-2.5MPa

（6）溫度-20℃-200℃

（7）材質有：碳鋼、不銹鋼

不銹鋼夾套保溫法蘭視鏡結構特點：

（1）閥蓋與閥體有螺栓連接，拆裝方便。

（2）閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。

（3）整體式閥體，雙閥桿結構，外型布局合理。

（4）閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。

（5）閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。

不銹鋼保溫視鏡安裝事項：

（1）改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

（2）加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃，壓力1.765MPa，一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。
