SD641X-16C SD643H-16C氣動伸縮蝶閥產品介紹：

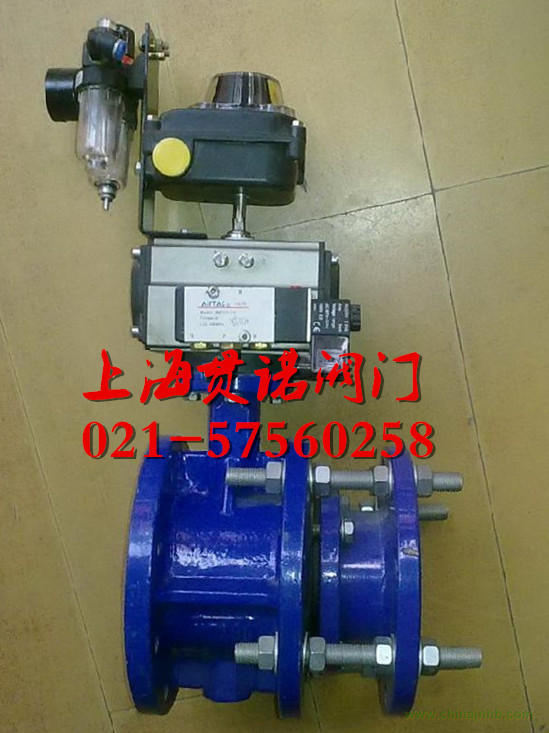

氣動伸縮蝶閥主要由（蝶閥閥體、伸縮節、氣動執行器）三部分組成。氣動伸縮蝶閥的主要特點就是在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。 氣動伸縮蝶閥適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
SD641X
SD643H氣動伸縮蝶閥結構形式：
氣動伸縮蝶閥可分為兩種結構形式（SD641X中線型軟密封）、（SD643H偏心型硬密封）軟密封一般用于（溫度≥80℃）清水無腐蝕性的管道上。硬密封通常用于溫度（≥425℃）蒸汽導熱油管道上。
SD641X
SD643H氣動伸縮蝶閥規范標準：
通用型號：SD641X SD643H
法蘭連接：GB4216.4-84GB9115.8-8
結構長度：GB12221-89
壓力試驗：GB/T13927-92ZBJ16006-90
SD641X
SD643H氣動伸縮蝶閥主要參數：
|
公稱通徑DN(mm)
|
50~1000
|
|
公稱壓力PN(MPa)
|
1.0 0.6
|
0.25
|
|
試驗壓力 Ps
(MPa)
|
強度試驗
|
1.50.9
|
0.375
|
|
密封試驗
|
1.10.66
|
0.275
|
|
適用介質
|
淡水、污水、蒸汽、油類、海水等
|
|
適用溫度
|
軟密封（溫度≥80℃）硬密封（≥425℃）
|
