無線自動雨量站  型號：RYS-2

說明：RYS-2型無線自動雨量站無線傳輸用于野外環境的降雨自動監測，具有降雨數據智能采集、長期固態存儲和遠程傳輸?shù)裙δ?。廣泛應用于野外惡劣環境高密度水文、防汛信息站的建設。適用于山洪災害預警、野外環境水文監測、流域防汛信息站等領域。

該一體化雨量監測站運用了自動監測和現代通信技術相結合，實現監測點的降雨量同步采集、報送和處理的信息系統，它具有傳榆數據量小、通信網絡分布地域廣以及通信務件比較惡劣等特點。系統利用GPRS無線傳輸來實現遙測站與指揮平臺之間的數據傳榆的方案，且系統具有高可靠性和可擴展性功能。

主要設計特點如下：

1.數傳儀與雨量計做成一體，安裝方便，減少引線引入的雷電及其他干擾。

2.具有GPRS上線檢測功能，一旦檢測到數傳儀的GPRS穩定在線，即進行數據傳送，提高了GPRS數據通訊的暢通率，GPRS數據暢通率可達98%；同時此功能也減少了運行的時間，降低功耗；通過此功能還可以知道本次發數是否成功，GPRS發三次數如不成功用短信發一次，確保數據不丟失。

3.可進行遠程設置，可在中心站通過計算機進行遠程設置，數據可遠傳到用戶手機。遠程設置的內容包括：站號、定時時間間隔、雨量門限值等，還可以進行遠程校時，也可遠程下載數據。

4.具有固態存儲功能，可存1兆字節的數據，雨量計每翻1斗記錄1組數據，雨量站能存4年以上的數據。

5.數傳儀采用外接電源和充電電池及太陽能電池板相結合的方式，確保設備長期穩定運行。

6.有時鐘電路：可遠程自動校時，數據均有時標、有降雨就發數，無降雨測站每天有1至24次平安報可設。

 雨量傳感器技術參數

分辨率：0.1mm/0.2mm/0.5mm

測量范圍：大于等于2.4mm/min

測量允許誤差：<±5%(<0.4mm/min)

<±10%(<2.0mm/min)

工作環境溫度：0～+50℃

工作環境濕度：≤95%RH(40℃)

通訊接口：RS232接口

通訊方式：GPRS與短信，可單獨短信，可單獨GPRS，如GPRS不通補發短信。

簡單介紹：

RYS-2型一體化無線雨量監測站是應用自動監測和現代通信技術，實現監測點的降雨量同步采集、報送和處理的信息系統，適用于水文部門對江、河、湖泊、水庫、渠道和地下水等水文參數進行實時監測領域。

詳情介紹：

RYS-2型一體化無線雨量監測站是應用自動監測和現代通信技術，實現監測點的降雨量同步采集、報送和處理的信息系統，它具有傳榆數據量小、通信網絡分布地域廣以及通信務件比較惡劣等特點。系統利用GPRS無線傳輸來實現遙測站與中心站之間的數據傳榆的方案，且系統具有高可靠性和可擴展性功能。系統主要由降雨量傳感器、遙測終端機、供電系統、支架及配件組成，一般采用太陽能供電模式。無線雨量監測站功能主要是：
定時自動采集降雨量數據；
接收監控中心的指令，實時采集；
通過 GPRS通信網絡，將數據發送至監控中心。

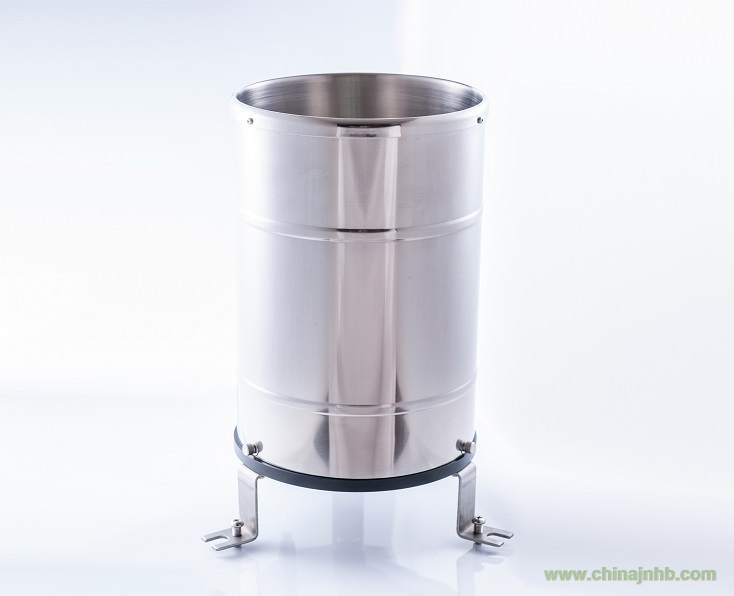

雨量傳感器技術參數：
承雨口徑：φ20000.60mm； 刃口銳角：40°～45°；
分辨力：0.5mm；
測量準確度：≤±3%（室內人工降水、以儀器自身排水量為準）；
雨強范圍：0.01mm～4mm/min（允許通過最大雨強8mm/min）；
發訊方式：觸點通斷信號輸出
工作環境：環境溫度：0～50℃&相對濕度；<95%(40℃)；
尺寸重量：2.5kg
遙測終端機技術參數：
? 專門為工業無線遠程數據傳輸應用開發的一款基于移動GPRS網絡通信終端、主要針對氣象、環保、水利、交通等行業部門的工業應用。
? 支持雙頻GSM/GPRS，支持duanxin息、GPRS通信
? 內嵌TCP/IP協議棧，通過移動G網進入公共互聯網，終端無需主機即可通信，更加方便地集成到您的系統中。
? 同時支持靜態固定IP和域名解析，支持動態域名，任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機經過授權，均可接收本設備發送的數據。
? 可以同時向1～5個靜態固定IP或動態域名發送數據
? 支持主備數據傳輸通道，GPRS通信為主數據通道，duanxin息為輔助備用數據通道。
? 支持遠程duanxin及撥號喚醒
? 支持在線設置參數，方便遠程維護
? 遙測終端機（簡稱RTU）有雨量檢測GPRS模塊、水面蒸發量檢測GPRS模塊、水位檢測GPRS模塊以及綜合兩種以上設備的綜合檢測GPRS模塊等等。RTU也可以連接具有開關量輸出、串行通訊接口（TTL或485）輸出等傳感設備。檢測模塊可以根據設置定時、定量采集，定時自動上報數據，并且可以通過電話或duanxin實現實時召測。
? RTU配合降水量、水位等測量傳感組成水文信息觀測站，采集的水文數據通過移動GPRS通信網實現信息傳輸。其性能符合國家無線電管理規定和技術標準，以及國家水文測報遙測裝置相關標準要求。
? RTU自帶數據記錄功能，通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀取。
? 設備采用移動G網時鐘或服務器時鐘作定時，不需要定期校準。如果傳感設備具有實時時鐘，也可使用傳感設備時鐘作定時，并且可以自動對傳感設備時鐘校準（需傳感設備支持）。
? RTU采用定時連接發送數據模式，不需要實時在線，每月累計流量小，費用低。
? 設備按照低功耗設計，鋰電池供電，小型太陽能板充電，適合野外無電源供應的環境使用。
? 采用先進電源技術，供電電源適應范圍寬，設備穩定可靠，可用于室內或室外環境。
? RTU帶有一路可控電源輸出，可為傳感設備提供工作電源。
? 優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求。
? 采用鋁合金外殼，體積小，重量輕，美觀堅固，適合嵌入式應用。
     主要技術參數
頻率范圍：885～915Mhz  1710～1755Mhz；
占用帶寬：＜200Khz；
發射功率：33/30dbm ±2db；
調制方式：GMSK；
發訊方式：定時/定量，喚醒召測；
采集接口：并行I/O（TTL），RS-485通訊，雙工串行通訊（TTL），無源觸電；
供電電源：12V～24V直流；
工作電流：＜0.5mA @6V（休眠），＜12mA @12V（空閑），＜100mA @12V（通信），＜1.5A @12V（峰值）；
電源輸出：輸出電壓等于供電電源電壓-0.5V，輸出電流＜1A；
工作環境：環境溫度 0～50℃，相對濕度＜95%(40℃)；
尺寸重量：外形尺寸（長×寬×高）：220×90×41(mm)，重量：＜250g（不含天線）。
