除霧器系統構成與氣液分離工作原理
除霧器主要是由波形葉片、板片、卡條等固定裝置組成，在濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米霧;不僅含有水分，它還溶有硫酸、硫酸鹽、二氧化硫等，同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕，因此，濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。除霧器用于分離塔中氣體夾帶的液滴，以保證有傳質效率，降低有價值的物料損失和改善塔后壓縮機的操作，一般多在塔頂設置除霧器?？捎行コ?--5um的霧滴，塔盤間若設置除沫器，不僅可保證塔盤的傳質效率，還可以減小板間距。所以除霧器主要用于氣液分離。亦可為空氣過濾器用于氣體分離。
除霧器用來分離煙氣所攜帶的液滴。在吸收塔內，由上下二級除霧器（水平式或菱形或人字形）及沖洗水系統（包括管道、閥門和噴嘴等）組成。經過凈化處理后的煙氣，在流經兩級除霧器后，其所攜帶的漿液微滴被除去。從煙氣中分離出來的小液滴慢慢凝聚成較大的液滴，然后沿除霧器葉片往下滑落至漿液池。在一級除霧器的上、下部及二級除霧器的下部，各有一組帶噴嘴的集箱。集箱內的除霧器 清洗水經噴嘴依次沖洗除霧器中沉積的固體顆粒。 經洗滌和凈化后的煙氣流出吸收塔，最終通過煙氣換熱器和凈煙道排入煙囪。除霧器本體 除霧器本體由除霧器葉片、 卡具、 夾具、 支架等按一定的結構形成組裝而成。 其作用是捕集煙氣體中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。
【系統構成】
脫硫系統中的除霧器通常由兩部分組成，即除霧器本體、沖洗系統及噴嘴。
水平除霧器本體由除霧器葉片、卡具、夾具、支架等按一定的結構形成組裝而成。其作用是捕集煙氣中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。
除霧器布置形式通常有：水平型、垂直型、屋脊型等。一般流速較高的場合采用屋脊型布置，吸收塔出口水平段煙道上采用垂直型布置。

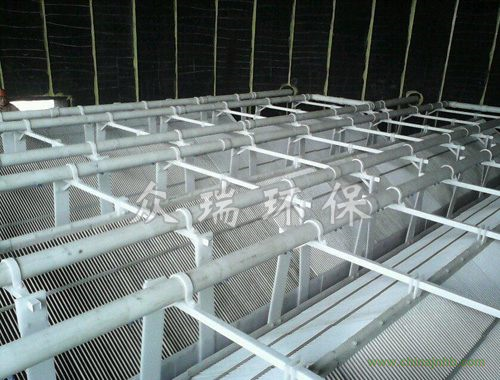

除霧器沖洗系統主要由沖洗噴嘴、沖洗泵、管道、閥門、壓力儀表及電氣控制部分組成。其作用是定期沖洗由除霧器葉片捕集的液滴、粉塵，保持葉片表面清潔和濕潤，防止葉片結垢和堵塞，維持系統正常運行。
屋脊除霧器的氣液分離工作原理
什么是脫硫塔除霧器呢?脫硫塔除霧器的內部結構是怎么樣子的呢?脫硫塔除霧器是如何工作的呢?這一系列的問題想必都是對于脫硫塔除霧器不太了解的顧客想要咨詢的問題。
什么是脫硫塔除霧器呢?
其實脫硫塔分為三個功能區，脫硫塔除霧器就是脫硫塔設計中的一個功能區，是脫硫塔中必不可少的一部分。是用來對含硫的煙氣進行除霧的一個功能設備區域。
在工業廢氣排放的過程中，如何將氣液分離是一項重要的任務，那么這時候就需要用到脫硫塔除霧器了，下面我們就來了解一下脫硫塔除霧器是如何將氣液進行分離的吧。
第一步，脫硫塔除霧器內部獨特的結構將需要處理的氣體分隔為許多單股的通道。
第二步，氣體在不斷地分隔過程中分離出許多的液滴和霧沫，在慣性的作用下液滴和霧沫碰撞在脫硫塔除霧器的波形葉片上會形成一層液膜。
第三步，脫硫塔除霧器特別設有拐彎處，液膜在隨著氣流向前運動的過程中碰到了轉彎處就會被分離下來，流到容器下面的設備之中。
在通常的化工操作中所碰到的氣體中分散液滴的直徑約在0.1～5000μm。一般粒徑在100μm以上的顆粒因沉降速度較快，其分離問題很容易解決。通常直徑大于50μm的液滴，可用重力沉降法分離;5μm以上的液滴可用慣性碰撞及離心分離法;對于更小的細霧則要設法使其聚集形成較大顆粒，或用纖維過濾器及靜電除霧器。
