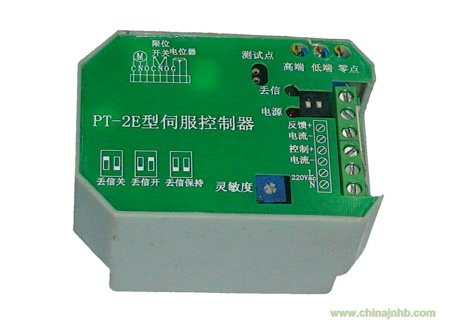

220單相調節型PT-2E型控制模塊(伺服控制器）
PT-2E型控制模塊是以AC220V單相交流電作為電源，接受來自PLC、DCS系統或其它操作 器的DC4~20mA信號，控制執行器進行開關動作，構成全電子式電動執行器。
主要技術特點
·輸入電壓范圍：AC180V～245V
·控制模塊具有剎車功能，極大地提高了閥門的定位精度
·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）
·位置反饋4～20mA信號負載電阻：50Ω～700Ω,精度：5‰；三電位器調節技術使4~20mA反饋可一次調節完成，大大簡化調節過程
·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼選擇使閥門或保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置
·工作溫度范圍：-30℃～+55℃
使用說明
1、接線與撥碼選擇
·PT-2E型模塊按圖1所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ。
·用萬用表檢查模塊上的電機連線端，確保無短路現象。
·以上連線檢查無誤后，接入220V電源線。
2、調試
·先通過執行器上的手輪將執行器動到全行程的中間位置。
|
·在無控制電流(及丟信)情況下，將丟信動作撥碼開關撥到“開”位置，接通AC220V電源，此時電源指示燈和丟信指示燈點亮，執行器應向開方向動作；將丟信動作撥碼開關撥到“關”位置，此時執行器應向關方向動作；將丟信動作撥碼開關撥到“停止”位置，此時執行器應停止動作；若執行器動作相反，應將“電機開”和“電機關”接線交換。
|
·閥位反饋電流調試，將執行器動作到關位，調節“調零”電位器，使測試點兩端的電壓差為零，然后調節“低端”電位器使輸出信號為4mA；將執行器動作到開位，調節“高端”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”、“低端”和“高端”電位器均是順時針方向增大，逆時針方向減小）。注意：當閥位由關到開時，閥位電位器中心抽頭對地GND電壓的值應由小到大變化。
·為了保證執行器在自動控制中的定位精度，須調節靈敏度范圍。靈敏度范圍小，定位精度高，但容易產生振蕩；靈敏度范圍大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取折衷，使其不產生振蕩為調節值。
注意：①靈敏度電位器，為單圈270°電位器，到位后不要用力旋轉，否則會損壞電位器
②調零、低端、高端電位器，均為精密多圈電位器（可旋轉約25圈）。
端子序號對照表
|
端子序號
|
接線端子含義
|
|
1
|
220V交流電源輸入
|
|
2
|
220V交流電源輸入
|
|
3
|
控制電流（4-20mA）“-”
|
|
4
|
控制電流（4-20mA）“+”
|
|
5
|
反饋電流（4-20mA）“-”
|
|
6
|
反饋電流（4-20mA）“+”
|
|
7
|
電位器電源端
|
|
8
|
電位器中心抽頭
|
|
9
|
電位器接地端
|
|
10
|
開限位接線端
|
|
11
|
開關限位公共端
|
|
12
|
關限位接線端
|
|
13
|
電機開
|
|
14
|
電機公共端
|
|
15
|
電機關
|
