一、適用范圍

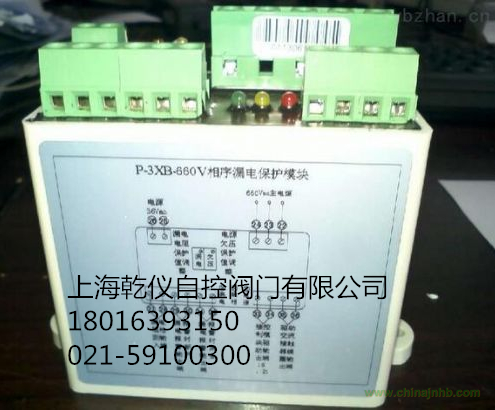

     P-3XB-660V保護模塊主要用于三相交流 50/60Hz，額定電壓 80~690V的電路中，作為對三相電
動機輸入電源的三相電壓不平衡、缺相、逆相、電源電壓過高或過低提供繼電保護,本保護器按提供的圖紙進
行接線，一般是對三相電源的電源側采樣！當三相電源正常時，繼電器吸合，常開觸點（NO）閉合，常閉觸點（NC）斷開，綠色 LED點亮；當發生電源一種或幾種異常時，繼電器釋放，常開觸點（NO）斷開，常閉觸點（NC）閉合。綠色 LED滅,相應故障LED點亮。
     二、保護功能說明
        1、三相電壓不平衡及缺相保護：電壓不平衡即負序分量過大，一般來說1%的電壓不平衡會引起3%~11%的
相電流不平衡，負序分量不能做功，全部轉為熱量，因此嚴重的電源電壓不平衡會導致電機過熱而燒毀。而
此時一般設備裝有的過載保護器無法及時起到保護作用。電壓不平衡率高于6.5±1.5%時,保護器動作(延時時
 間＜1.5秒)；當不平衡率低于5±1.5%時自動回復。當被保護設備(電機)在運行狀態或非運行狀態時，任意一相發生斷相故障，這是三相電壓不平衡的極端情形，靜態缺相時三相電壓不平衡率為100%，動態缺相時三相電壓不平衡率＞5~20%。動態缺相時由于電機運轉產生的反電動勢使這相的電壓不為0，只能通過檢測三相電壓不平衡率的方式來判斷進行保護）。一旦發生缺相故障保護器動作時，正常（NORMAL）綠色LED滅，缺相（PHASE LOSS）紅色LED點亮，繼電器釋放。并且不再對錯相及欠壓故障進行檢測,注意此時錯相（REVERSAL）紅色LED、欠/過壓（UN/OV VOLTAGE）黃色LED可能也會點亮！
             2、錯相保護：L1、L2、L3三相接線正確，正常（NORMAL）綠色LED亮，繼電器吸合；如果相序接錯，則
    正常（NORMAL）綠色LED滅，錯相（REVERSAL）紅色LED點亮，繼電器不吸合，此時只要交換L1、L2、L3三
    相中的任意兩相，本產品就能認定該相序并正常工作，產品具有防誤接保護功能。
             3、過電壓、欠電壓保護：三相感應電動機以額定電壓工作時效率。當電源電壓過高時會增加空載勵
    磁電流，造成電機效率下降并發熱；電壓過低時電機的輸出功率下降會造成過載，嚴重時會使電機堵轉，過
    欠電壓保護的范圍不宜偏低，不然由于電網電壓的波動引起頻繁保護動作。當電網電壓三相平均電壓過低或
    過高時欠/過壓（UN/OV VOLTAGE）黃色LED點亮，此時繼電器并不釋放，當電壓過低或過高持續8秒以上時
    本產品才認定為欠壓或過壓故障，繼電器釋放動作，并正常（NORMAL）綠色LED滅。
      三、技術數據
             1、三相電源監視器保護功能不受線路或負載的電流大小，沖擊電流、不平衡電流和負載性質的影響。
    能夠全性能、全氣候長期工作。功耗≤1.0W；
             2、抗浪涌電壓5000VAC，隔離度4000VAC；
             3、主電路：額定電壓(3Φ690VAC以下，50/60Hz通用)
             4、輔助電路：使用類別：AC15，DC13
    額定工作電壓：250VAC或30VDC/380VAC
    額定工作電流：250VAC2A,30VDC1.5A/380VAC3.5A(16A),110VDC3A(括號內為超重載)
    額定發熱電流：5A
