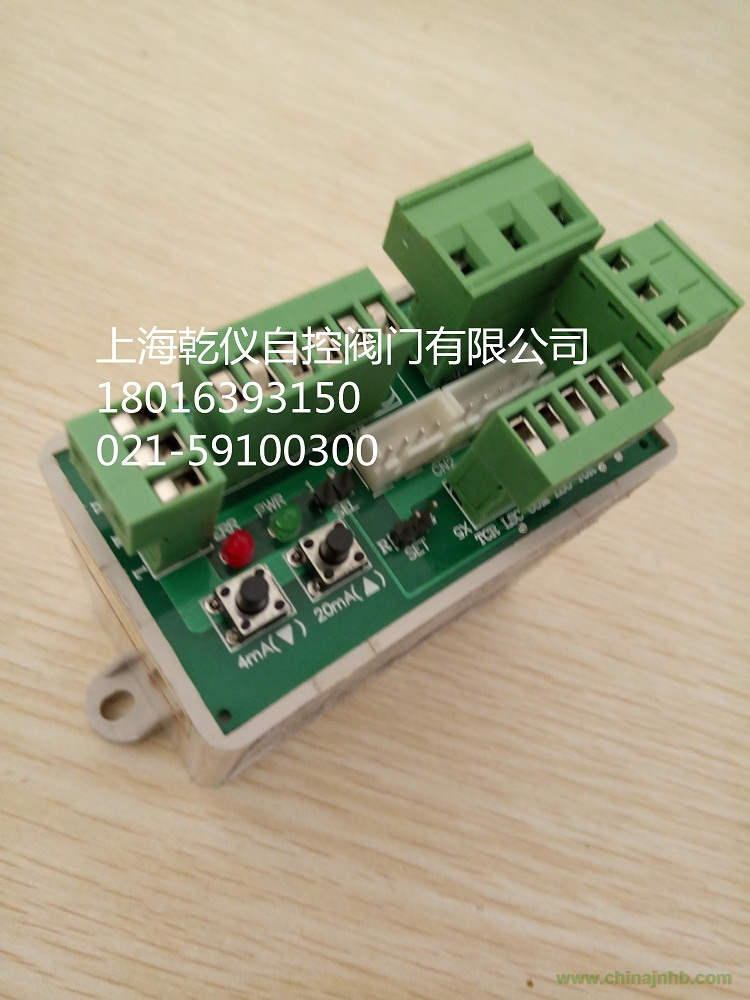

三相開關型模塊
三相開關型PK-3E-J閥門控制模塊是以AC380V三相交流電作為電源，接受來自PLC、DCS系統或其它操作器的DC4～20mA信號，控制執行器進行開關動作，構成全電子式電動執行器。PT-3D-J型控制模塊采用先進的混合集成電路，包含完整的保護功能。
具體型號有：
三相調節型PT-3E-J，三相開關型PK-3E-J
一、主要技術特點概述：序識別及保護器是電動裝置整體型上面使用的模塊
1、 可以實現遠程控制制，實現4-24V直流電源控制
2、 可以實現二線控制；
3、 有信號開，開信號關；有信號關，無信號
4、 實現PLC對電動裝置的控制。
二、其特點詳解如下：
1·輸入電壓范圍：AC340V～420V。
2·三相三線制、三相四線制均適用。
3·可自動校正三相電源的相序而正確執行對閥門的開、關操控，用戶可隨意接入電動執行器的三相電源。
4·輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）。
5·位置反饋4～20mA信號負載電阻：50Ω～700Ω,
精度：0.5%；三電位器調節技術大大簡化調節過程。
6·正作用/反作用選擇通過模塊上的撥碼開關完成。
7·可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。
8·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。
9·工作溫度范圍：-20℃～+65℃。
10·ABS材料密封絕對絕緣及內部灌膠牢固地保護模塊內部電容、電阻組件及有效密封很有效的起到防水防潮作用有效提高模塊工作穩定性及使用壽命
