一、VOT-4型閥門位置發送器技術參數
⑴輸入電壓范圍: 180VAC～245VAC；
⑵輸出4～20mA信號經光電隔離(可耐受2000V涌浪電壓)；
⑶工作溫度范圍:-40℃～+85℃；
⑷精度：2‰；
⑸負載電阻范圍：50Ω～750Ω；
⑹三只電位器校調，調試過程簡單；
⑺金屬外殼封裝，抗強電磁干擾；
二、閥門位置發送器調試方法 和調試步驟
執行器按正作用操控時，按下述步驟進行調試：
① 按接線圖正確連線。
② 將執行器動作到全關位置，調節“調零”電位器（W1），使兩測試點的電壓為零伏，然后調節“低端”電位器（W3）使輸出為4mA。
③ 將執行器動作到全開位置，調節“高端”電位器（W2）使輸出信號為20 mA。
注意：當閥門由關到開時，輸入位置電位器的中心抽頭對地GND電壓的值應由小到大變化。（若有跳變會影響輸出信號不穩，請更換位置輸入電位器。）
執行器按反作用操控時，按下述步驟進行調試：
① 按接線圖正確連線。
② 將執行器動作到全開位置，調節“調零”電位器（W1），使兩測試點的電壓為零伏，然后調節“低端”電位器（W3）使輸出為4mA。
③ 將執行器動作到全關位置，調節“高端”電位器（W2）使輸出信號為20mA。
注意：當閥門由開到關時，輸入位置電位器的中心抽頭對地GND電壓的值應由小到大變化。（若有跳變會影響輸出信號不穩，請更換位置輸入電位器。）
上述調試只需一次即可完成?！罢{(diào)零”、“低端”、“高端”電位器均是順時針旋轉方向增大，逆時針旋轉方向減小。

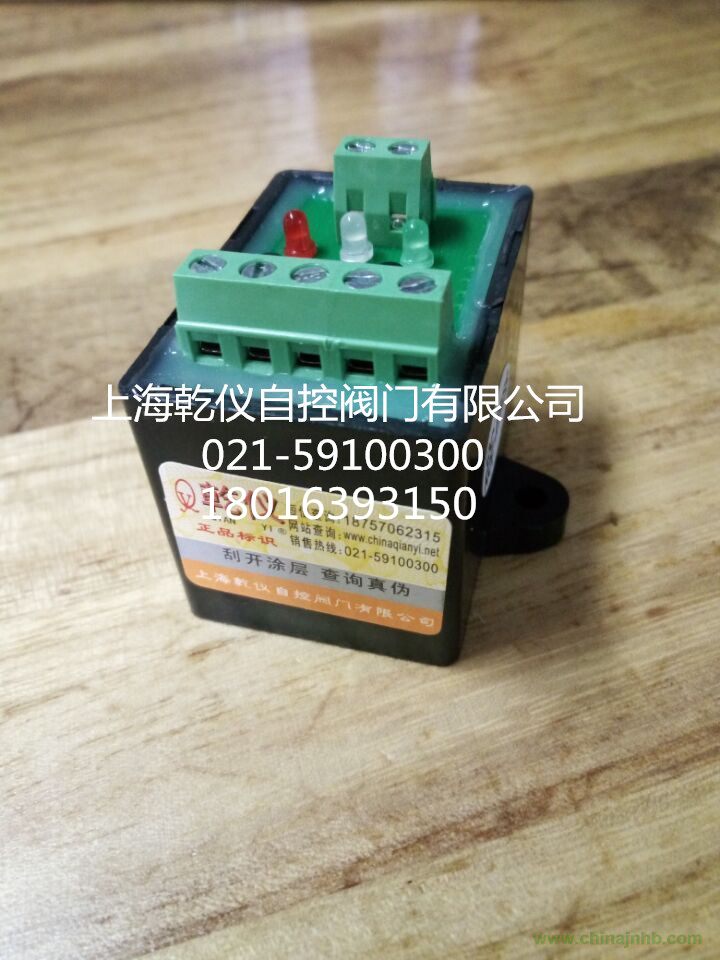

三、VOT-4型閥門位置發送器
產品安裝尺寸
長×寬×高=64×33×44
五、訂貨須知
盡量提供全面的技術參數，一般電壓都是24V與220V
