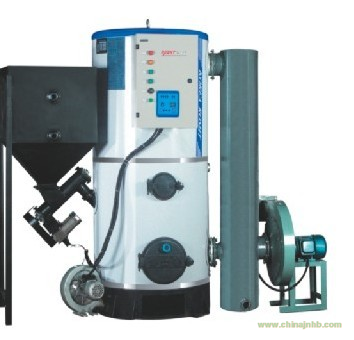

生物質鍋爐除塵器 玉嘉環保廠家供應

聯系電話:18730718594

生物質鍋爐除塵器煙 氣處理采用一級旋風除塵+布袋除塵器+氣力輸灰設備基本形式。秸稈不可能在鍋爐內完全燃燒，在袋式除塵器前設置旋風分離器作為燃燒沉降室。生物質鍋爐除塵器綜合了分室反吹和脈沖噴吹清灰等諸類除塵器的優點，克服了分室反吹清灰強度不夠、脈沖噴吹清灰與過濾同時進行會產生粉塵再吸附現象的缺點，具有占地面積 小、運行穩定、性能穩定、濾袋使用壽命長、除塵效率高、維修方便等特點，廣泛應用于各種大小立式鍋爐及電力鍋爐行業的消煙除塵。


生物質鍋爐袋式除塵器設計的合理與否,直接關系到除塵效率的高低,生產工況是否正常,設備運行是否可靠、安全及濾袋使用壽命的長短。
1.一級旋風除塵的設計。旋風除塵器可捕集顆粒徑為5μm以上的粉塵，允許最高進口含塵濃度為1000g/m3,最高溫度450℃,進口氣流速度 12～20m/s,阻力損失588pa～1960pa，除塵效率50%～90%。流場模型試驗研究表明，以螺殼形結構的入口性能較好。螺殼與筒體相切面角 度以氣流旋轉180°后，與筒體外緣相切。在下部氣力輸灰系統不正常工作時，為防止積灰導致除塵器內部流場遭到破壞，旋風除塵器灰斗下部增加一旁路下灰 口，保證在倉泵輸灰裝置故障后使用旁路下灰，旁路管上設置手動閘板及卸灰閥。旋風除塵器主要的磨損部位分布在蝸殼入口處和錐體下半部，有滲硼法、涂料法、 內襯法及用耐磨材料制作除塵器等四種方法，設計選用龜甲網內襯法提高耐磨性。

2.保護系統的設計。生物質鍋爐除塵器在鍋爐出現異常情況時，必須對除塵器設置旁路進行保護。旁路通常有兩種，一種采用外置旁路形式，另一種采用內置旁路形式。在旁路接入口設氣動提升閥或電動執行機構，并納入自動控制系統和手動啟閉。旁路風門的閥板要求密封，關閉時要求做到零泄漏。除塵系統設置旁路管道，在鍋爐投油、煙溫異常等狀態下使煙氣經旁路管道排放而不經過濾袋，從而有效地保護除塵器。同時，除塵器配置了預噴涂裝置（管道噴粉裝置），用于預噴涂時對除塵器濾袋的保護。
鍋爐除塵器的配置要求：
1、箱體部分:由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，并能有效延長濾袋的使用壽命。濾袋規格為：φ1306000mm、φ1606000mm、φ1607000mm三種，采用聚苯硫醚針刺氈(進口PPS／PPS504CSl7，防水防油處理)。
3、導流裝置：采用國際上最先進的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。
4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。
5、出灰系統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)確?；覊m具有好的流動性。
6、控制系統:主要由脈沖噴吹控制儀、PLC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。
7、離線保護系統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使系統阻力增高，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。
