概述
Q941PPL（H）系列電動高溫球閥，配用“CF”系列電動執行器，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業對中、高溫介質的控制。它以380V/220V/110V交流電源為驅動電源，開關型有無源觸信號或有源燈顯閥位反饋， 調節型有4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制。
本系列閥門由PPL或金屬硬質密封球閥與電動執行器組合而成，特別適用于-29℃-600℃的導熱油、蒸汽等中、高溫工況。
◆高溫電動球閥有開關型、調節型可供選用。
◆高溫電動球閥有法蘭式、螺紋式、可供選擇。
◆高溫電動球閥的高度由使用介質溫度決定。

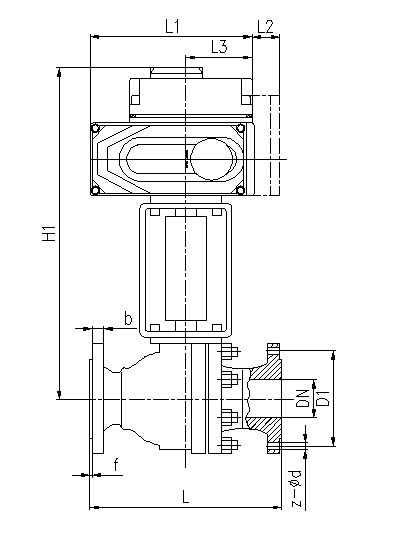

外觀尺寸
電動高溫球閥參考尺寸 PN1,6MPa 單位:mm
|
通徑DN
|
L
|
L１
|
L2
|
L3
|
H1
|
D1
|
Z-d
|
備注
|
|
15
|
130
|
161
|
40
|
71.5
|
|
65
|
4-14
|
|
|
20
|
140
|
161
|
40
|
71.5
|
|
75
|
4-14
|
|
|
25
|
150
|
161
|
40
|
71.5
|
|
85
|
4-14
|
|
|
32
|
165
|
161
|
40
|
71.5
|
|
100
|
4-18
|
|
|
40
|
180
|
161
|
40
|
71.5
|
|
110
|
4-18
|
|
|
50
|
200
|
188
|
40
|
82
|
|
125
|
4-18
|
|
|
65
|
220
|
188
|
40
|
82
|
|
145
|
4-18
|
|
|
80
|
250
|
268
|
40
|
117
|
|
160
|
8-18
|
|
|
100
|
280
|
268
|
40
|
117
|
|
180
|
8-18
|
|
|
125
|
320
|
268
|
40
|
117
|
|
210
|
8-18
|
|
|
150
|
360
|
268
|
40
|
117
|
|
240
|
8-23
|
|
|
200
|
400
|
268
|
40
|
117
|
|
295
|
12-23
|
|
注:按用戶提供使用介質的溫度確定H1的長度。L2為調節型智能模塊盒高度，開關型無此尺寸。
