概述

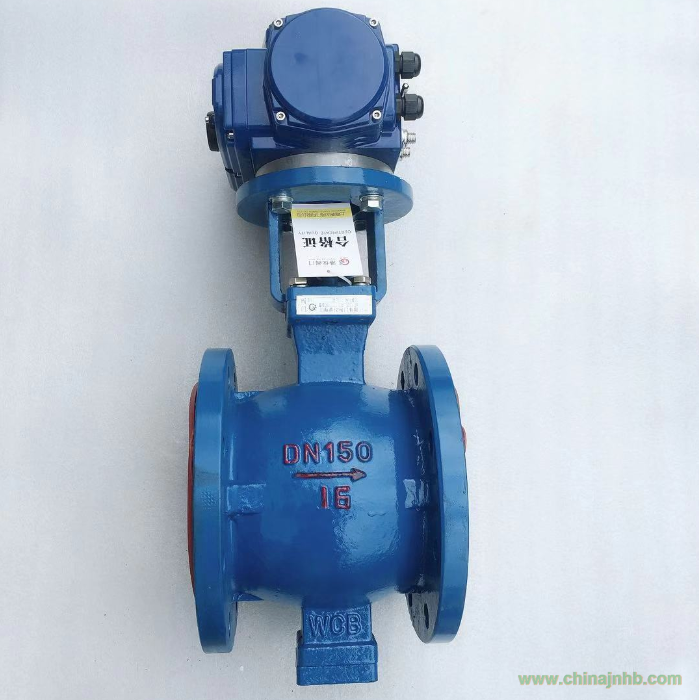

VQ977（對夾式）、947（法蘭式）系列電動V型調節球閥,配用FX系列執行機構,無需另配伺服放大器,輸入(4-20mADC或1-5VDC)信號及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。具有流通能力大，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。
產品特點
1.引進德國技術設計結構簡單，重量輕、材料成本低，比同樣流通能力的直行程調節閥更經濟。
2.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。
3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構。
4.具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的精確性。
5.當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用,既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體，含聚合物、顆粒物、結晶體等流體控制場合。
主要技術參數及性能
|
公稱通徑DN(mm)
|
25～250
|
|
公稱壓力PN(Mpa)
|
1.6～6.4
|
|
公稱壓力PS(Mpa)
|
強度試驗
|
2.4～9.6
|
|
密封試驗
|
1.76～7.0
|
|
材料\代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球桿
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28～400℃
|
-28～500℃
|
|
連接形式
|
GB/T9113.1標準
|
外形參考尺寸
電動對夾式 電動法蘭式
VQ977H 對夾式 PN1.6MPa （單位：mm）
|
公稱通徑DN
|
尺寸
|
執行機構選配
(常溫常壓)
|
|
L
|
ΦD
|
H1
|
H2
|
H
|
L1
|
L2
|
|
25
|
62
|
68
|
74
|
66
|
390
|
161
|
40
|
CF-008
|
HQ-008
|
|
32
|
62
|
78
|
80
|
75
|
400
|
188
|
40
|
CF-010
|
HQ-010
|
|
40
|
62
|
85
|
85
|
75
|
405
|
188
|
40
|
CF-010
|
HQ-010
|
|
50
|
75
|
100
|
87
|
101
|
430
|
188
|
40
|
CF-010
|
HQ-010
|
|
65
|
90
|
120
|
105
|
107
|
460
|
188
|
40
|
CF-015
|
HQ-015
|
|
80
|
100
|
130
|
115
|
118
|
520
|
268
|
40
|
CF-020
|
HQ-020
|
|
100
|
115
|
158
|
125
|
130
|
530
|
268
|
40
|
CF-020
|
HQ-020
|
|
125
|
135
|
185
|
140
|
145
|
570
|
268
|
40
|
CF-020
|
HQ-020
|
|
150
|
160
|
216
|
153
|
184
|
600
|
268
|
40
|
CF-040
|
HQ-040
|
|
200
|
200
|
268
|
200
|
211
|
680
|
268
|
40
|
CF-040
|
HQ-040
|
|
250
|
240
|
324
|
225
|
225
|
730
|
268
|
40
|
CF-060
|
HQ-060
|
VQ947H法蘭式 PN1.6MPa （單位：mm）
|
公稱通徑DN
|
尺寸
|
執行機構選配
(常溫常壓)
|
|
L
|
ΦD
|
H1
|
H2
|
H
|
L1
|
L2
|
|
25
|
102
|
115
|
|
87
|
390
|
161
|
40
|
CF-008
|
HQ-008
|
|
32
|
105
|
140
|
|
87
|
432
|
188
|
40
|
CF-010
|
HQ-010
|
|
40
|
114
|
145/150
|
|
87
|
440
|
188
|
40
|
CF-010
|
HQ-010
|
|
50
|
124
|
160/165
|
|
97
|
450
|
188
|
40
|
CF-010
|
HQ-010
|
|
65
|
145
|
180/185
|
|
112
|
495
|
188
|
40
|
CF-015
|
HQ-015
|
|
80
|
165
|
195/200
|
|
112
|
500
|
268
|
40
|
CF-020
|
HQ-020
|
|
100
|
194
|
215/220
|
|
122
|
580
|
268
|
40
|
CF-020
|
HQ-020
|
|
125
|
213
|
245/250
|
|
142
|
632
|
268
|
40
|
CF-020
|
HQ-020
|
|
150
|
229
|
280/285
|
|
165
|
704
|
268
|
40
|
CF-040
|
HQ-040
|
|
200
|
243
|
335/340
|
|
195
|
814
|
268
|
40
|
CF-040
|
HQ-040
|
|
250
|
297
|
405
|
|
237
|
920
|
268
|
40
|
CF-060
|
HQ-060
|
注:以上選配參數僅供參考，具體以實際情況為準，ΦD尺寸中數值較大的法蘭標準為：GB9113.1
L2為智能型模塊尺寸，開關型無此尺寸。
型號編制
GY H T VQ 9 47 H 16 P DN
港儀 防爆型 調節型 V型球閥 電動 47為法蘭式 H為硬密封 公稱壓力 P為不銹鋼 閥口徑
公司 開關型省略 77為對夾式 F為軟密封 C為鑄鋼
