概述

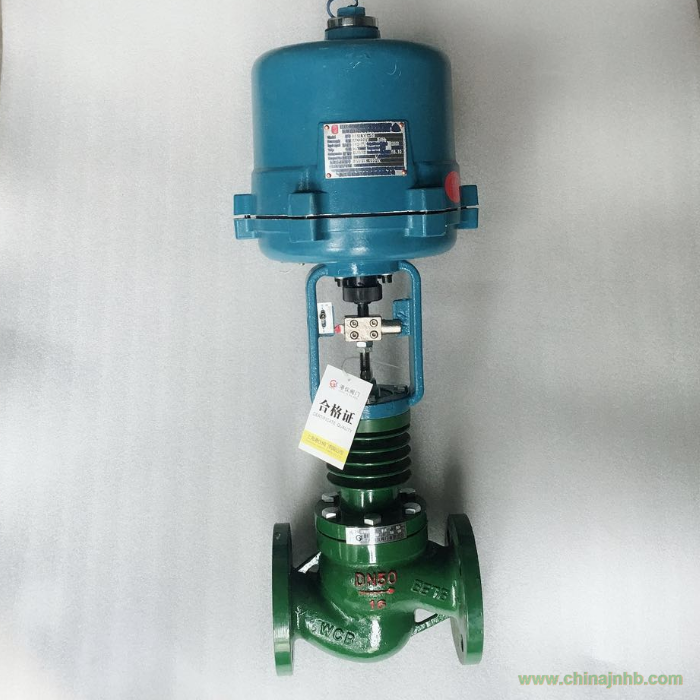

ZD系列電動防爆單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用3810系列電動防爆執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研 設備等行業的工業過程自動控制系統中。
◆我公司防爆電動調節閥采用日本工裝技術381L電動執行器。
◆另有CT級防爆電動執行器可供選用。
主要零件材料
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
閥體、閥蓋
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
閥芯、閥座
|
1Cr18Ni9Ti（304）
或司鈦萊合金堆焊
|
1Cr18Ni9Ti（304）
或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti(316)
或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
|
|
墊片
|
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
|
|
推桿、襯套
|
2Cr13
|
|
適用
工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
常溫型
|
-30～+250 F4：≤200℃
|
-40～+250 F4：≤200℃
|
-40～+250℃F4：≤200℃
|
|
高溫型
|
-30～+450℃
|
-40～+450℃
|
-40～+4500℃
|
主要技術參數
|
公稱通徑DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流
量系數
KV
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
998
|
1600
|
|
等百
分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
額定行程mm
|
16
|
25
|
40
|
60
|
100
|
|
執行機構型號
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSB-65
|
381LSC-99
|
|
動作速度 mm/S
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
公稱壓力PN
|
16、40、64
|
|
固有流量特性
|
線性、等百分比
|
|
固有可調比
|
50：1
|
|
輸 入 信 號
|
4-20mA DC 、1-5V DC
|
|
相 對 濕 度
|
95％以下
|
|
電 源 壓 力
|
AC220V 50Hz
|
|
允許環境溫度℃
|
-10～+60
|
|
介質溫度℃
|
-20～+200、-40～+250、-40～+450、-60～+450
|
|
法蘭連接形式
|
PN1.6Mpa按GB9113.1-2000標準（JB/T79.1-94）凸面（RF）整體鋼制管法蘭、閥體凸面
PN4.0、6.4Mpa按GB113.2-2000標準（JB/T79.2-94）凸凹面整體鋼制管法蘭、閥體凹面
|
|
閥體材質
|
HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上閥蓋形式
|
普通式（常溫型），熱片式（中溫型）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電動執行機構
1、電動執行機構主要性能參數
|
型號
|
|
速度mm/s
|
技術參數
|
|
381LSA-08
361LXA-08
|
800
|
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
381LSA-20
381LXA-20
|
2000
|
2.1
|
|
381LSB-30
381LXB-30
|
3000
|
3.5
|
|
381LSB-50
381LXB-50
|
5000
|
1.7
|
|
381LSC-65
|
6500
|
2.8
|
|
381LSC-99
|
10000
|
2.0
|
2、主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3810L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
主要外型尺寸
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
結構長度
（L）
|
PN16/25
|
181
|
185
|
205
|
222
|
254
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64/100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常溫型
（H）
|
PN16/25
|
756
|
781
|
803
|
928
|
945
|
1260
|
1270
|
1294
|
1515
|
1540
|
1565
|
1816
|
2180
|
|
PN40
|
766
|
791
|
813
|
938
|
955
|
1260
|
1270
|
1329
|
1545
|
1560
|
1605
|
1892
|
2130
|
|
PN64/100
|
773
|
803
|
833
|
965
|
1000
|
1280
|
1300
|
1338
|
1575
|
1620
|
1675
|
1936
|
2202
|
|
高溫型
（H）
|
PN16/25
|
956
|
981
|
1003
|
1128
|
1145
|
1510
|
1520
|
1544
|
1835
|
1860
|
1885
|
2166
|
2530
|
|
PN40
|
966
|
991
|
1013
|
1138
|
1155
|
1510
|
1520
|
1579
|
1865
|
1880
|
1925
|
2245
|
2480
|
|
PN64/100
|
973
|
1003
|
1033
|
1165
|
1200
|
1530
|
1550
|
1588
|
1895
|
1940
|
1995
|
2286
|
2552
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
壓力等級
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|
執行機構
|
PSL系列、3810系列、DKJ或DKZ系列等
|
型號編制
ZDL P 16 C G B DN
電子式 P為單座 公稱壓力 C為鑄鋼 中溫 防爆 閥口徑
電動調節閥 M為套筒 P為不銹鋼 常溫省略
