概述
ZDPF46電子式電動精小型單座調節閥、由PS系列或3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節，由于閥的內腔和閥內件均襯聚全氟乙丙烯，又采用波紋管代替填料密封，因而適用于調節強腐蝕介質和有毒、易揮發氣、液體介質，廣泛應用于化工、石化、冶金、醫藥等工業部門生產過程的自動調節和過程控制中。
產品特點
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用PS系列和3810系列直行程電動執行機，輸出力大、結構緊湊。
結構特點及主要技術性能指標
|
型 式
|
直通單座球型閥
|
填 料
|
V型聚四氟乙烯填料
|
|
公稱通徑
|
20、25、32、40、50、65、80、100、150mm
|
|
公稱壓力
|
PN1.6MPa
|
閥材質
|
ZG230-450襯F46
|
|
法蘭標準
|
JB/T79·1～79·2-94等
|
|
|
工作溫度
|
-40～180℃
|
壓蓋型式
|
螺栓壓緊式
|
閥內組件
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
線性特性和等百分比特性
|
|
閥座、閥芯材料
|
2Cr13襯F46
|
|
波紋管材料
|
聚四氟乙烯
|
執行機構
型 式： 381L系列電子式電動執行機構；；PSL系列電子式電動執行機構
輸入信號： 381L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) PSL執行機構：4～20mA·DC
電源電壓： 381L執行機構：220V，50/60Hz； PSL執行機構：?jiǎn)蜗嗫刂?/span>220V，50Hz
手動機構： 381L執行機構：手柄；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式
性能
|
泄漏量
|
小于閥額定容量的0.01%
|
|
回 差
|
帶定位器：小于全行程的1%
|
|
基本誤差
|
帶定位器：小于全行程的±1%
|
|
注：采用標準的V型聚四氟乙烯填料 可調范圍 30：1
|
主要參數
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
流量KV值
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
公稱壓力(MPa)
|
1.0 1.6
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
介質溫度(℃)
|
-40～+180℃
|
|
流量特性
|
直線
|
直線、等百分比
|
|
法蘭尺寸、型式
|
PN16-JB78-59RF
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
|
作用方式
|
電開式、電關式
|
|
上閥蓋型式
|
波紋管PTFE
|
|
可 調 比
|
30：1
|
|
配執行機構
|
381L系列電子式電動執行機構； PSL系列電子電動執行機構
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
執行機構
|
允許壓差△P（Mpa）
|
|
PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.9
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
|
381L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.9
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
381LSA-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
381LSA-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
381LSA-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
◆不能輸導的介質有：氧氣、氫氣、天然氣、煤氣等可燃、助燃?xì)怏w。

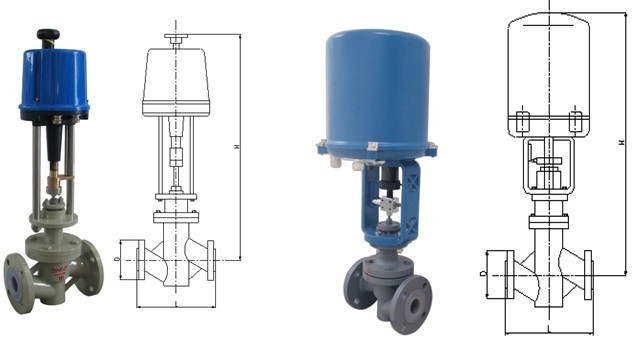

結構示意圖及外形尺寸
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
L
|
PN 1.6MPa
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
480
|
|
配381L
|
H
|
556
|
564
|
592
|
743
|
755
|
894
|
910
|
968
|
1096
|
|
D
|
225
|
310
|
|
配PSL
|
H
|
796
|
801
|
829
|
838
|
853
|
969
|
908
|
1043
|
1141
|
|
D
|
176
|
型號編制
ZD P W F46 16 C DN
電子式 單座閥 帶波紋管 內襯F46 公稱壓力 鑄鋼材質 閥口徑
電動調節閥 不帶省略
