旋風除塵器結構特性和技術說明
旋風除塵器是除塵裝置的一類。除塵機原理是使含塵氣流作旋轉運動，借助于離心力將塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。旋風除塵器的各個部件都有一定的尺寸比例，每一個比例關系的變動，都能影響旋風除塵器的效率和壓力損失，其中除塵器直徑、進氣口尺寸、排氣管直徑為主要影響因素。在使用時應注意，當超過某一界限時，有利因素也能轉化為不利因素。另外，有的因素對于提高除塵效率有利，但卻會增加壓力損失，因而對各因素的調整必須兼顧。
旋風除塵器是由進氣管、排氣管、圓筒體、圓錐體和灰斗組成。旋風除塵器結構簡單，易于制造、安裝和維護管理，設備投資和操作費用都較低，已廣泛用于從氣流中分離固體和液體粒子，或從液體中分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以旋風除塵器的效率顯著高于重力沉降室。利用這一個原理基礎成功研究出了一款除塵效率為百分之九十以上的旋風除塵裝置。在機械式除塵器中，旋風式除塵器是效率最高的一種。它適用于非黏性及非纖維性粉塵的去除，大多用來去除5μm以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有80～85%的除塵效率。選用耐高溫、耐磨蝕和腐蝕的特種金屬或陶瓷材料構造的旋風除塵器，可在溫度高達1000℃，壓力達500×105Pa的條件下操作。從技術、經濟諸方面考慮旋風除塵器壓力損失控制范圍一般為500～2000Pa。因此，它屬于中效除塵器，且可用于高溫?zé)煔獾膬艋?，是?yīng)用廣泛的一種除塵器，多應用于鍋爐煙氣除塵、多級除塵及預除塵。它的主要缺點是對細小塵粒（<5μm）的去除效率較低。
旋風式除塵器按照前面軸向速度對流通面積積分的方法，一并計算常規旋風除塵器安裝了不同類型減阻桿后下降流量的變化，并將各種情況下不同斷面處下降流量占除塵器總處理流量的百分比繪入，為表明上、下行流區過流量的平均值即下降流量與實際上、下地流區過流量差別的大小。可看出各模型的短路流量及下降流量沿除塵器高度的變化。與常規旋風除塵器相比，安裝全長減阻桿使短路流量增加但安裝非全長減阻桿使短路流量減少。安裝后下降流量沿流程的變化規律與常規旋風除塵器基本相同，呈線性分布，三條線近科平行下降。但安裝后，分布呈折線而不是直線，其拐點恰是減阻桿從下向上插入所伸到的斷面位置。由此還可以看到，非全長減阻桿使得其伸至斷面以上各斷面的下降流量增加，下降流量比常規除塵器還大，但接觸減阻桿后，下降流量減少很快，至錐體底部達到或低于常規除塵器的量值。
短路流量的減少可提高除塵效率，增大斷面的下降流量，又能使含塵空氣在除塵器內的停留時間增長，為粉塵創造了更多的分離機會。因此，非全長減阻桿雖然減阻效果不如全長減阻桿，但更有利于提高旋風除塵器的除塵效率。常規旋風除塵器排氣芯管入口斷面附近存在高達24%的短路流量，這將嚴重影響整體除塵效果。如何減少這部分短路流量，將是提高效率的一個研究方向。非全長減阻桿減阻效果雖然不如全長減阻桿好，但由于其減小了常規旋風除塵器的短路流量及使斷面下降流量增加、使旋風除塵器的除塵效率提高，將更具實際意義。
鍋爐旋風除塵器是使含塵氣流作旋轉運動，借作用于塵粒上的離心力把塵粒從氣體中分離出來的裝置。普通旋風除塵器由簡體、錐體和進、排氣管等組成。從進口流入含有灰塵的氣流，沿內壁一面作旋轉運動，一面下降。由于到達圓錐部后，旋轉半徑減小，根據動量守恒定律，旋轉速度逐漸增加，使氣流中的粒子受到更大的離心力。粒子由于受到離心力的作用，使它從旋轉氣流中分離，沿著旋風除塵器壁面下落而被分離。氣流到達圓錐下部附近就開始反轉，在中心部逐漸旋轉上升、最后從出口排出。
木工旋風除塵器技術說明：
1、除塵器制作完畢，應內外刷紅丹防銹漆一遍，外表面再刷灰鉛油一遍防腐，當工程設計有特殊要求時，應按設計要求做防腐處理。
2、除塵器在組裝時，應根據不同工作氣體溫度選擇法蘭墊料，建議當溫度>60℃時用石棉膠墊圈，≤60℃時也可用橡膠墊圈。
3、除塵器要求氣密不漏風，組裝完畢應做不小于300毫米水柱(表壓)的氣體試驗。
一般將旋轉下的外圈氣流稱為外旋流，而將旋轉向上的內圈氣流稱為內旋流，并把外旋流轉變?yōu)閮?nèi)旋流的錐頂附近區域稱為回流區。內旋流與外旋流兩者旋轉方向相同，在整個流場中起主要作用，也被稱為主流。

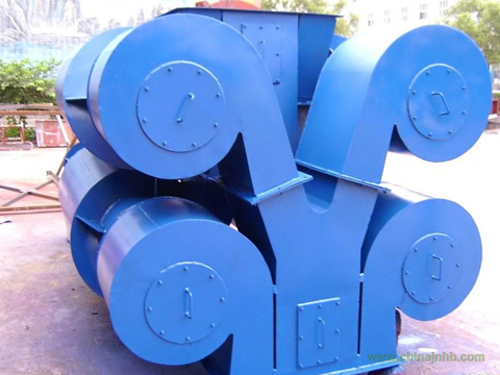

旋風單機除塵器是由旋風簡體，灰斗和蝸殼(或集風帽)，三部分組成。按簡體個數區分，有單筒、雙筒、三筒、四筒、六筒等五種組合，每種組合有兩種出風形式：I型水平出風和II型上部出風。對于I型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，I型單筒和三筒只有旁側進出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述I型中的任意一種進風位置，該種除塵設備具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小，結構簡單，實用廉價等優點，適用于各種機械加工，冶金建材，礦山采掘的粉塵粗中級凈化。
