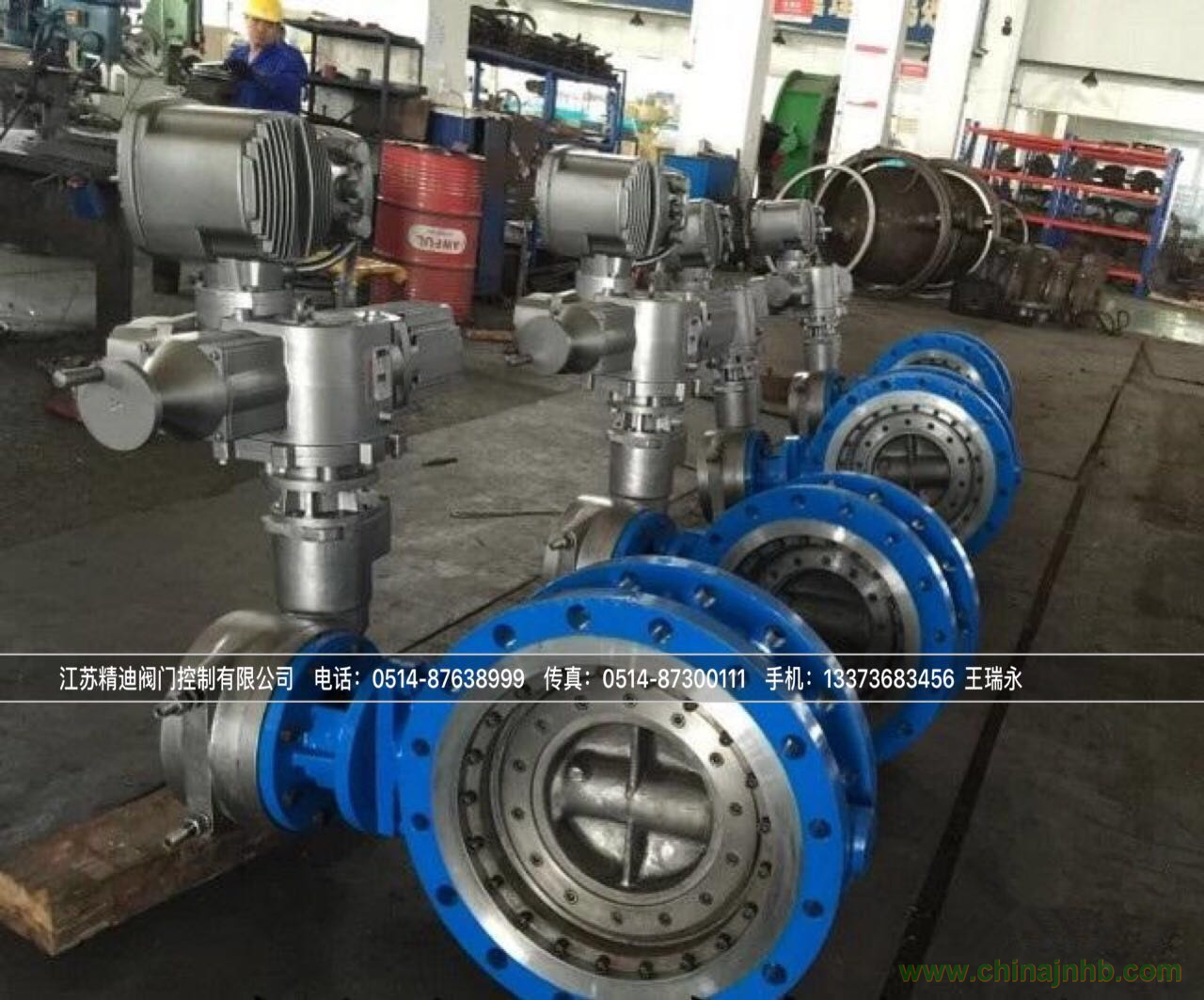

整體型閥門電動裝置，智能電動執行機構（又稱為電動執行器、電動執行機構、閥門電動頭），是在引進國際最新控制技術基礎上，合作開發的新一代產品。該產品集絕對編碼器技術、傳感器技術、總線控制技術、紅外遙控技術、液晶顯示、磁控開關等多種最新自動控制技術及先進的制造技術為一體的智能化產品。
中德合資-江蘇精迪閥門控制有限公司   銷售熱線：13373683456  電話0514-87638999

整體型閥門電動裝置，智能電動執行機構安裝、使用注意事項：

1、本裝置可以垂直安裝、水平安裝，應便于接下、調試和手動操作。

2、安裝于閥門聯接的牙嵌，軸向間隙不小于1~2mm。

3、安裝后初次使用必須按調試要求進行逐項調試，檢查各部件正常后才能投入使用。

4、本裝置采用閥用三相異步電動機，額定持續工作時間為10min，調試時應予注意。

5、接線時，電纜芯線置于二個墊圈之間，可靠聯接，保證接觸良好和電氣間隙要求。

6、通過接線罩體密封圈的電纜在押金螺母擰緊后，應保證電纜與密封圈之間無間隙。

7、內、外接地均應可靠。

8、拆裝電動裝置時應注意保護隔爆面，所以隔爆面不得損傷和銹蝕，隔爆面應涂204-1型防銹油。

9、搬動時應小心輕放，保持干燥，防止接觸腐蝕性物質，以免損壞電氣元件和機械零件。

整體型閥門電動裝置，智能電動執行機構結構說明：

整體型電動裝置自帶控制箱，即所謂機電一體化。帶液晶顯示，可以反饋4～20mA標準信號，可以確定閥門的全開、全關、和不確定的中間位置，即開關量控制。電氣元件安裝在一塊可翻轉的板塊，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。

按鈕盒上有三個按鈕，中間為現場和遠程轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，遠程為直流24V開關觸點控制，打開按鈕盒為現場操作。（旋鈕裝置上有兩個旋鈕盒，其中一個為方式鈕旋鈕（紅色），另一個為操作按鈕（黑色），依靠電氣罩殼上，突出箭頭指示操作方式，操作按鈕順時針旋至箭頭處為開閥，逆時針旋轉為關閥。）
