光纖聚焦鏡片超聲波清洗機

一、光纖聚焦鏡片的維護：

光纖聚焦鏡片位于調焦模塊內部，可以定期進行維護，一般建議是1-2月清洗一次，并且做到正、反面都要清洗，還需保證清洗后不能殘留：清洗劑、異物、雜質。

※清洗后的光纖聚焦鏡片不能裸露在空中。

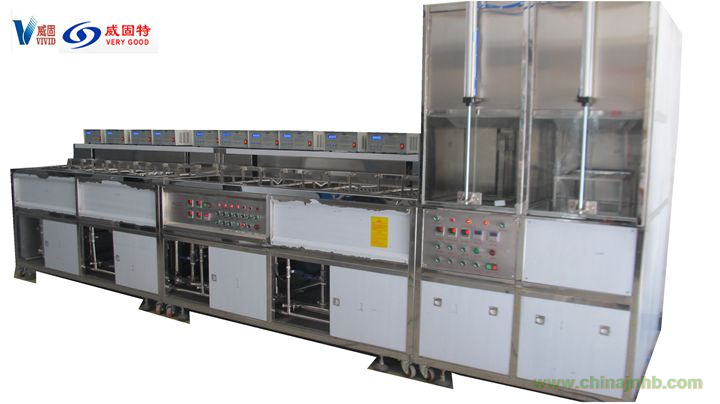

二、對此型號“VGT-1207FT”超聲波清洗機的初步認識：

VGT-1207FT超聲波清洗機的原理是由發生器產生的高頻振蕩信號、通過換能器轉換成高頻的機械振動，傳播到清洗液中，對物體實行高效的清洗。

超聲波清洗機的結構由12個SUS304不銹鋼材料制成的烘干槽，具有超聲清洗、加熱裝置、過熱循環、噴淋裝置、上下拋動、熱風烘干等功能。

其功能是通過操作面板上的開關及儀表設定，具備有清洗時間調節、溫度控制調節設定好以后，啟動機器由人工依次將清洗籃送入各個清洗工位，對光纖聚焦鏡片進行超聲波清洗、噴淋沖洗、超聲溢流漂洗，最后操作人員把清洗籃放入烘干工序，直至烘干即可完成整套的清洗流程。

該設備動作運行平穩、運行可靠、清洗效率高等特點，主要應用于光學系列產品的清洗。

三、描述“VGT-1207FT”的結構組成及功能：

主要組成的部分為：

1.第8-12槽，超聲波粗洗-精洗，內置有機溶劑；

2.第2-7槽，超聲波漂洗-噴淋；

3.第1槽熱風烘干槽；

4.循環過濾系統；

5.溫度控制系統；

6.上下跑到裝置；

7.噴淋系統；

8.電器控制柜（內置12臺超聲波電源）；

9.機架；

10.層流罩。

功能：

1.超聲波發生器：由超聲波發生器產生 高于40KHZ的超聲波電信號，提供給換能器；換能器粘接于第1-12槽外壁，將超聲波發生器產生的超音頻電轉換成高頻機械振動的機械能而傳播到清洗液中，從而實現超聲波清洗；

2.第8-12槽超聲波粗洗-精洗，內置有機溶劑，可做到去除光纖聚焦鏡片上殘留的大量污垢；

3.第2-7槽超聲波漂洗，以達到更好的清洗效果；

4.第1槽熱風干燥，使光纖聚焦鏡片表面水分蒸發達到干燥的目的；

5.循環過濾系統：對清洗槽內清洗劑進行過濾，令清洗劑保持較長的清洗能力；

6.溫度控制系統：加熱并自動控制各槽清洗液的溫度，以達到清洗工藝的最佳要求；

7.上下拋動裝置：使聚焦光纖鏡片表面被超聲波震松的污垢，快速掉落清洗液中；

8.噴淋系統：用以帶走經清洗后的表附著物；

9.層流罩：吸走清洗時所產生的熱氣、霧氣。
