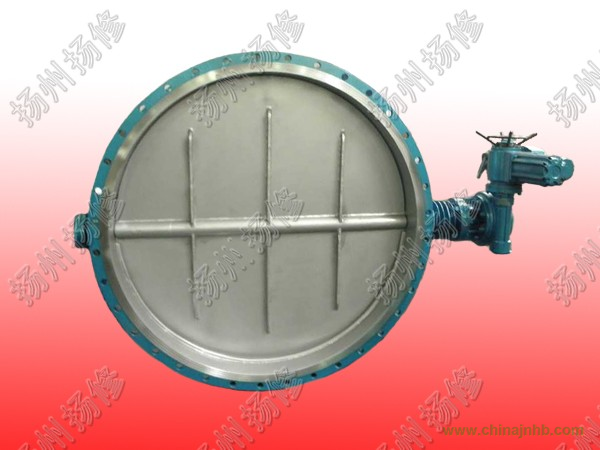

電動通風蝶閥配F-2SQ3522電廠通風蝶閥常選型號；
電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
電動通風蝶閥主要用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
產品特點
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小 流通量大，避免高溫膨脹的影響，操作輕便
2、使用壽命長,可以多工位安裝，不受介質流向影響
本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
本 蝶閥 采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準:GB/T12238-2008
JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999；
電動通風蝶閥配F-2SQ3522電廠通風蝶閥常選型號；
執行機構
采用新型系列F-2SA3系列電動執行器
特點
1、非侵入式設計，采用非接觸式感應元件。
2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
3、紅外遙控，使用紅外可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。
5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
8、缺相保護，具有電源缺相和輸出缺相保護功能。
9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
技術參數
|
公稱通徑
|
DN(mm)
|
50~2000
|
|
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
|
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
|
|
|
適用溫度
|
氣傳動、電傳動。
|
|
|
|
電動通風蝶閥是一種非密閉型蝶閥，適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。電動通風蝶閥主要用于金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，
特點
1、電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便.
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
4、電動通風蝶閥操力矩小，操作方便，省力靈巧。
5、電動通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
電動通風蝶閥配F-2SQ3522電廠通風蝶閥常選型號；
