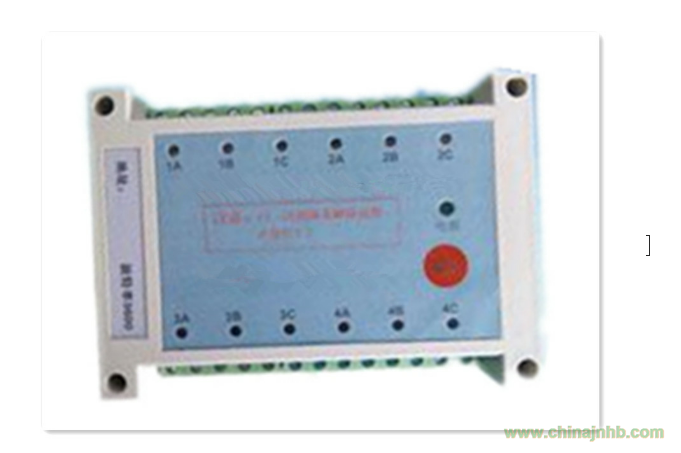

S-CTB電流互感器過電壓保護器
裝置概述
電流互感器（CT）在電力系統中廣泛應用于一次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用S-CTB系列電流互感器過電壓保護器就能夠有效的防止因電流互感器二次過壓造成的事故。
用途
S-CTB電流互感器過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電流小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。本產品采用高穩定性單片機控制，能夠通過RS-485總線與后臺監控計算機網絡通信，便于實現一次系統的實時遠程環境監控。當故障排除，電路恢復原狀后，又重新投入正常運行工作。
S-CTB應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組的過電壓保護。
