步科全新一代工業人機界面增強型GH系列

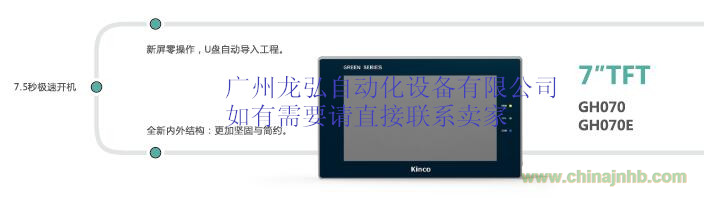

7寸GH070/GH070E，15寸GH150E
GREEN全系列產品采用最具優勢的ARM Cortex-A7架構工業級處理器，為綠色高效的運行提供最佳保障。步科領先的智慧工廠為長期生產品質保持高度一致提供了可靠保障，GREEN系列全面助力中國高端制造設備的品質提升。
GREEN Series包含三個子系列：
|
GH系列
|
G系列
|
GL系列
|
|
增強型
|
標準型
|
經濟型
|
|
4.3”-17”所有機型
|
7”、10”尺寸機型
|
4.3”-15”所有機型
|
|
多達4串口，以太網
標配USB主口、從口
內置隔離電源，串口隔離
|
3串口，以太網
標配USB主口、從口
內置隔離電源
|
2串口，以太網
標配USB主口、從口
|
GREEN系列搭配新一代免費組態軟件：Kinco DTools，支持中、英、韓、俄四種語言版本。組態設計內容支持計算機系統所有已安裝的字體。支持遠程云監控，VNC屏與屏、屏與電腦、手機等終端互操作支持分期付款、PDF瀏覽、操作日志記錄等便利化控件設計向導式引導界面，人性化設計。所見即所得，可快速上手。
|
型號
|
GH070
|
GH070E
|
GH150E
|
|
性能規格
|
|
顯示尺寸
|
7”TFT
|
15”TFT
|
|
顯示區域
|
154.08（W）×85.92（H）
|
304.13（W）×228.10（H）
|
|
分辨率
|
800*480像素
|
1024*768像素
|
|
顯示色彩
|
1677萬真彩色
|
65536彩色
|
|
顯示視角
|
70/70/50/70（左/右/上/下）
|
80/80/80/80（左/右/上/下）
|
|
對比度
|
500:1
|
800:1
|
|
背光類型
|
LED
|
|
亮度
|
400cd/m2
|
420cd/㎡
|
|
背光壽命
|
大于30000小時
|
50000小時
|
|
觸控面板
|
4線精密電阻網絡（表面硬度4H）
|
|
處理器
|
ARM RISC 32Bit 792MHz
|
|
存儲器
|
128MB NAND閃存+128MB DDR3內存
|
|
RTC
|
內置實時時鐘
|
|
可擴展存儲器
|
1 USB Host
|
1 USB Host+1 SD Card
|
1 USB Host+1 SD Card
|
|
打印端口
|
USB Host/串口
|
USB Host/串口
|
USB Host/串口
|
|
以太網
|
無
|
10/100MHz 自適應
|
10/100MHz自適應
|
|
程序下載
|
USB Slave/U盤
|
USB Slave/U盤/網口
|
USB Slave/U盤/網口
|
|
通訊端口
|
COM 0：RS232/RS485-2W/4W；
COM 1：RS232/RS485-2W/4W；
COM 2：RS232；
COM 3：RS485-2W
所有串口內置隔離
|
COM 0：RS232/RS485-2W/4W；
COM 1：RS232/RS485-2W/4W；
COM 2：RS232；
COM 3：RS485-2W
所有串口內置隔離
|
COM 0：RS232/RS485-2W/4W；
COM 1：RS232/RS485-2W/4W；
COM 2：RS232；
COM 3：RS485-2W
所有串口內置隔離
|
|
電氣 規格
|
|
輸入電源
|
DC18V-DC28V ，內置隔離電源
|
DC10V~DC28V，內置隔離電源
|
|
功耗
|
5W @ 24VDC
|
TBD
|
|
允許失電
|
＜3ms
|
|
絕緣電阻
|
超過50MΩ@500VDC
|
|
耐壓測試
|
500VAC 1分鐘
|
|
結構規格
|
|
外殼材料
|
工程塑料
|
|
外形存儲
|
207×125×46mm
|
398×298×47mm
|
|
安裝開孔尺寸
|
194×113mm
|
383×283mm
|
|
重量
|
0.6kg
|
TBD
|
|
環境規格
|
|
工作溫度
|
-10~50℃
|
-10~55℃
|
|
工作濕度
|
10~90%RH（無冷凝）
|
10~90%RH（無冷凝）
|
|
存儲溫度
|
-20~60℃
|
-20~60℃
|
|
存儲濕度
|
10~90%RH（無冷凝）
|
10~90%RH（無冷凝）
|
|
抗震度
|
10~25Hz（X、Y、Z方向2G/30分鐘）
|
10~25Hz（X、Y、Z方向2G/30分鐘）
|
|
冷卻方式
|
自然風冷
|
自然風冷
|
|
產品認證
|
|
面板防護等級
|
符合IP65認證（4208-93）
|
|
CE認證
|
通過CE認證（測試標準：EN6100-6-4：2007+A1:2011，EN61000-6-2：2005）
|
|
軟件
|
|
組態軟件
|
DTools V3.0.1及以上版本
|
