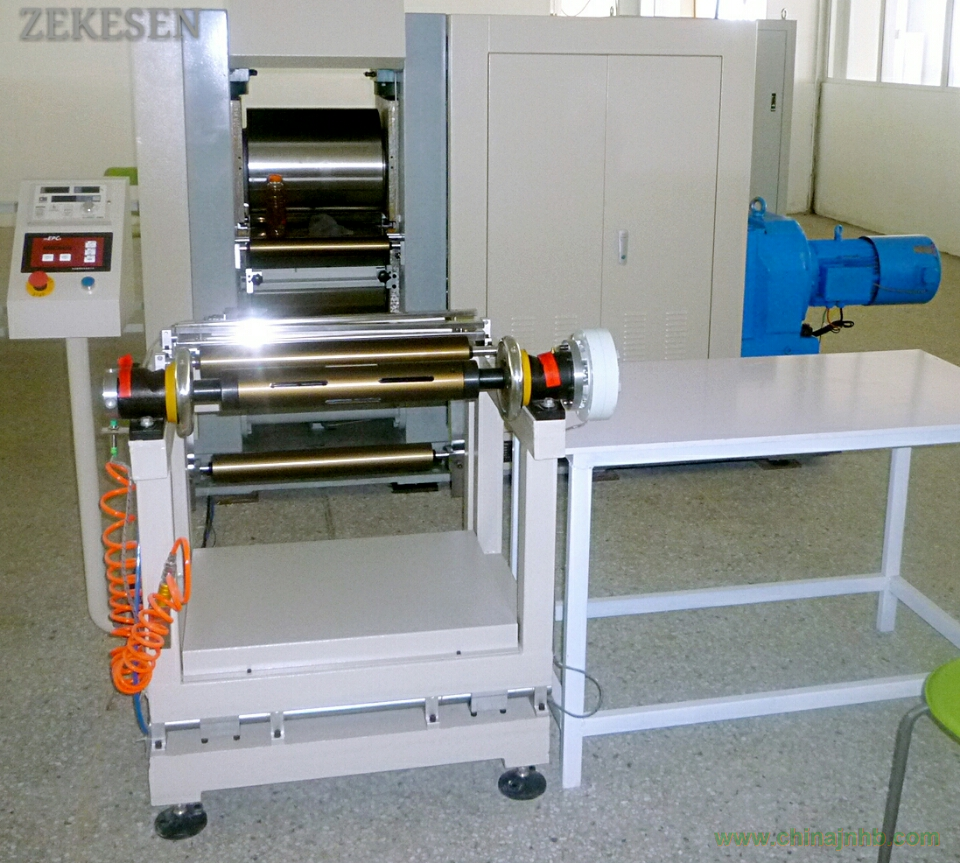

500型電池極片軋機主要性能指標

一、設備簡介：

1.1 設備的功能、構成及其結構介紹：

1.1.1 功能：用于鋰離子電池極片材料的軋制，實現電池極片卷料的連續冷壓或熱壓生產，達到電池極片冷壓或熱壓工藝要求的規格尺寸及品質。

1.1.2 構成：主要由以下部分組成：放卷機，接帶裝置，切邊裝置，除塵裝置，收卷機，極片主輔減振裝置，電池極片即時加熱系統，輥壓系統，驅動系統，液壓系統，控制系統，拆輥裝置等。

1.1.3 結構：兩輥上下水平布置，“口”型鑄造牌坊，短變應力線結構，四導柱定位及軋機軸承頂間隙液壓同步調整系統，設壓上液壓缸及壓下液壓缸，單電機驅動，齒輪分動箱及聯軸器傳動，整體性底座。設備布置分左式和右式，動力驅動部分在進料端左側的為左式，在右側的則為右式。

1.2 設備工作流程：放卷—切邊—除塵—極片減振—極片預熱—極片熱軋—極片減振—收卷。

1.3 總體平面結構簡圖 （見附圖）

1.4 設備主要性能指標

1.4.1主機部分

軋輥尺寸：φ500mm×550mm

軋輥材質：9Cr2Mo(電渣重溶)

軋輥輥面硬度：HRC65-68

輥面淬火層深度：≥15mm，軋輥調質HB280-300。

輥面粗糙度Ra≤0.2um

軋輥圓柱度≤±0.0015mm

軋輥裝機徑向跳動公差：≤±0.002mm

輥壓機預置線壓力：3.5t/cm

輥縫調整范圍：0-2mm，觸摸屏顯示。

兩輥間最大壓力：3000KN（氣液增壓泵施壓）

主電機功率：15KW（380V  50HZ變頻調速電機）

碾壓線速度：0-12m/min（無級調速）

電氣控制：PLC程控，觸摸屏操作。

電池極片即時加熱系統：加熱范圍為0°C—200°C，溫度控制范圍是±1°C，溫度調整響應速度為1—1.5分鐘，可加熱極片寬度50-650mm，加熱功率為4.5KW，觸摸屏控制。

主機設備尺寸：（長×寬×高）：2975mm×1140mm×1880mm

1.4.2輔機部分

1.4.2.1收放卷機性能指標

極片參數：芯筒為Φ76mm，放卷最大直徑為Φ500mm,極片最大寬度為500mm。

放卷時極片張力控制精度為5%，張力調節（設定）范圍0.5-3.5kgf。

邊緣控制：糾偏精度為≤±0.2mm

張力調節：50N

1.4.2.2芯軸及電池極片卷尺寸

芯軸材料：金屬、纖維或塑料

芯軸尺寸：收卷、放卷芯軸內徑為3英寸

芯軸長度：≥550mm卷尺寸：≤Φ500mm

卷重：大于300kg
