薩登發電機大型發電機局部放電在線監測通常通過安裝在發電機中性點或發電機出口母線上的傳感器來檢測局部放電信號,這兩種檢測方法對檢測儀器的工作頻帶特性要求各不相同。在發電機中性點檢測, 工作頻帶比較低, 一般為幾百千赫茲; 在發電機出線高壓端檢測, 工作頻帶較高, 可以到幾十兆赫茲。由于檢測頻率不一樣, 結果往往相差幾十倍甚至更大,根本沒有可比性。但是, 兩種結果都表示了電機的局放信息, 由于中性點檢測頻率比較低, 可以檢測電機整個繞組的局放信號, 而出口母線檢測頻率較高,可以檢測離傳感器較近高壓端局部放電信號, 且檢測到的局放信號更為真實。上述兩種方法各有優點, 該設計綜合了上述兩種方法的優點, 在發電機中性點和發電機出口母線上同時安裝傳感器來檢測局部放電信號。對于發電機的局部放電檢測來講, 來自外界的干擾信號頻率一般為幾百千赫茲, 同時考慮到若采用的檢測頻率越高對系統硬件的要求也就越高,且后續的信號處理工作難度也加大。
|

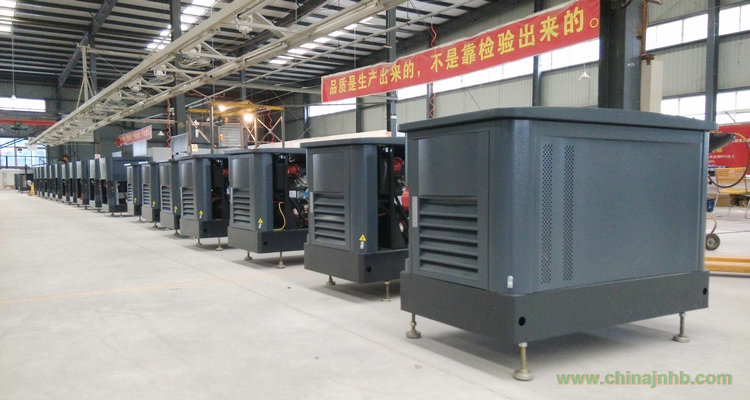

25KW靜音汽油發電機
|
|
品牌
|
薩登SADEN
|
|
型號
|
DS25JQD
|
|
額定功率（PET）
|
23KW [28.8KVA]
|
|
額定功率（LPG）
|
22KW [27.5KVA]
|
|
額定功率（NG）
|
20KW [25KVA]
|
|
額定電壓 (V)
|
230 [230/400]
|
|
額定電流（PET）
|
100 [41.7]
|
|
額定電流（LPG）
|
95.7 [39.9]
|
|
額定電流（NG）
|
87 [36.2]
|
|
相數
|
單相 [三相]
|
|
額定轉速
|
3000
|
|
功率因數
|
1.0 [0.8]
|
|
頻率(Hz)
|
50
|
|
發動機
|
|
|
發動機質保 (年)
|
1
|
|
發動機型號
|
PD470Q1
|
|
排量
|
1216
|
|
壓縮比
|
9.5:1
|
|
點火系統
|
ECM 電子點火
|
|
電啟動
|
是
|
|
啟動電機規格
|
QDY112 12V 0.8KW
|
|
燃料類型
|
PET/LPG/NG
|
|
缸徑×行程(mm×mm)
|
L4-70×79
|
|
吸氣方式
|
自然吸氣
|
|
機油容量(L)
|
3.5
|
|
旋裝式機油濾清器
|
是
|
|
缸體
|
鑄鐵
|
|
缸套
|
鑄鐵
|
|
充電方式
|
14V/70A充電電機
|
|
推薦電池冷啟動電流(CCA)
|
550A
|
|
冷卻系統
|
閉式液冷
|
|
高溫停機
|
是
|
|
低油壓停機
|
是
|
|
交流發電機
|
|
|
交流發電機制造商
|
薩登
|
|
交流發電機類型
|
同步發電機，旋轉磁場
|
|
調壓系統
|
AVR自動調壓
|
|
勵磁類型
|
碳刷
|
|
極數
|
2
|
|
總諧波失真@滿載
|
≤ 5%
|
|
絕緣等級
|
F
|
|
定子繞組材料
|
銅
|
|
轉子繞組材料
|
銅
|
|
層壓材料(冷軋或熱軋)
|
冷軋
|
|
連接方式
|
直接耦合（法蘭連接）
|
|
電機軸承
|
6206
|
|
電壓穩定度
|
|
|
類型
|
電子
|
|
Sensing
|
單相 [三相]
|
|
調壓
|
± 1%
|
|
調速器參數
|
|
|
類型
|
電子
|
|
空載至滿載頻率調節
|
同步
|
|
穩態頻率調節
|
± 0.5%
|
|
控制器
|
|
|
控制器安裝位置
|
機箱內部，電機側面
|
|
制造商/零部件號
|
眾智/HSC420
|
|
自動/手動/關閉
|
是
|
|
發電機電壓檢測
|
是
|
|
市電電壓檢測
|
是
|
|
低油壓停機
|
是
|
|
頻率過低保護
|
是
|
|
頻率過高保護
|
是
|
|
機組
|
|
|
全天候機箱
|
粉末涂層 冷軋
|
|
機組質保(年)
|
1
|
|
防護等級
|
IP 23
|
|
急停開關
|
有
|
|
燃料電磁閥
|
雙電磁閥
|
|
封閉式消聲器
|
是
|
|
接地系統
|
機架接地
|
|
隔音裝置類型
|
金屬板+隔音棉
|
發電機低速運轉下
23ft（7M）處 噪音輸出dB(A)
|
64
|
發電機全速正常運轉下
23ft （7M）處噪音輸出 dB(A)
|
70
|
|
PET消耗量50%負載 gal/hr(L/hr)
|
1.56（5.9）
|
|
PET消耗量100%負載 gal/hr(L/hr)
|
2.48（9.4）
|
|
NG消耗量50%負載 ft3/hr(m3/hr)
|
229.5（6.5）
|
|
NG消耗量100%負載 ft3/hr(m3/hr)
|
265.6（7.52）
|
|
LPG消耗量50%負載 ft3/hr(kg/hr)
|
109.5（3.1）
|
|
LPG消耗量100%負載 ft3/hr(kg/hr)
|
141.3（4.0）
|
|
NG進氣壓力范圍 kPa (in.H2O)
|
1.3-3.5(5-14)
|
|
LPG進氣壓力范圍 kPa (in.H2O)
|
1.7-3.5(7-14)
|
|
機組尺寸 (長×寬×高)mm
|
1290×825×940
|
|
包裝尺寸(長×寬×高)mm
|
1350×880×1100
|
|
凈重(lbs / kg)
|
422
|
|
毛重(lbs / kg)
|
462
|
|
20/40 尺柜裝載量
|
20/40
|
