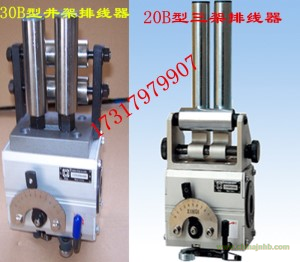

新器PX15排線器精密型往復排線器B型排線器參數排線器的工作原理就是由電機帶動光軸轉動，主機在光軸上左右往復移動而進行工作的，每臺排線器里面有三盤或四盤軸承，四盤軸承的推力比三盤軸承的推力大一倍，客戶可自行選擇，PX15B而且我們的排線器在連接電機的時候可選擇用鏈輪或者皮帶輪都是可以的。
新器PX15排線器精密型往復排線器B型排線器參數
排線器在電線電纜生產設備中的排線機，目前用得最多的是機械裝置。它的了大缺點是改變排線距比較麻煩，而且難以調節精確。為了克服這個缺點，我們?cè)O(shè)計了一個數控排線器，它可以使用撥碼盤而十分方便地設定排線距離，關能夠使排線機構嚴格地跟蹤收線的動作。
排線器的機械傳動部分，仍然使用傳統的螺母絲杠機構，而驅動絲杠轉動則采用了步進電機。
排線器的排線距離，是借助電磁轉速傳感器所產生的脈沖，控制步進電機的轉動步數來實現的。其數控電路由轉速傳感器、整形器、兩個比例乘法器、步進電機控制器、觸發器、脈沖發生器及門路等組成。
新器PX15排線器精密型往復排線器B型排線器參數
