GP15型電線排線器B型帶架排線器金屬絲排線器

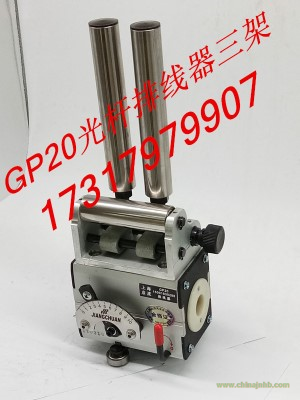

光桿排線器用途極廣，扁線只是其中的一種材質，材質的粗細不同，所選擇的排線器型號也是不同的，型號越大的排線器，推力越大，尺寸越大，直徑越大，則重量也就越大，排線器還分為帶導線輪、導線架和四筒導線架，其作用功能都差不多哦，不過粗的或扁的材質則推薦客戶使用三筒架和四筒架子，GP15B防止在排線過程中線跳出來。
現在常用的有皮帶排線和步進排線方式，這里只介紹皮帶排線方式。
GP15型電線排線器B型帶架排線器金屬絲排線器
它是由皮帶輪、皮帶、帶有排線架的兩個直流電磁閥鐵以及行程開關等構成。在此，皮帶與皮帶輪的張力較大，同時，閥塊吸合時與皮帶接合緊密，這都是為防止打滑以影響排線的精密。其傳動原理是：在一個直流電磁鐵通電時，閥塊與一皮帶接觸，排線架隨減過速的皮帶朝一個方向運動，當運動到極限位置，碰撞行程開關，使另一電磁閥鐵通電，隨另一皮帶朝相反方向運動，完成往返排線功能。
GP15型電線排線器B型帶架排線器金屬絲排線 器
