西安鐳澤電子科技有限公司
產品說明書
（BOT635-100mw）

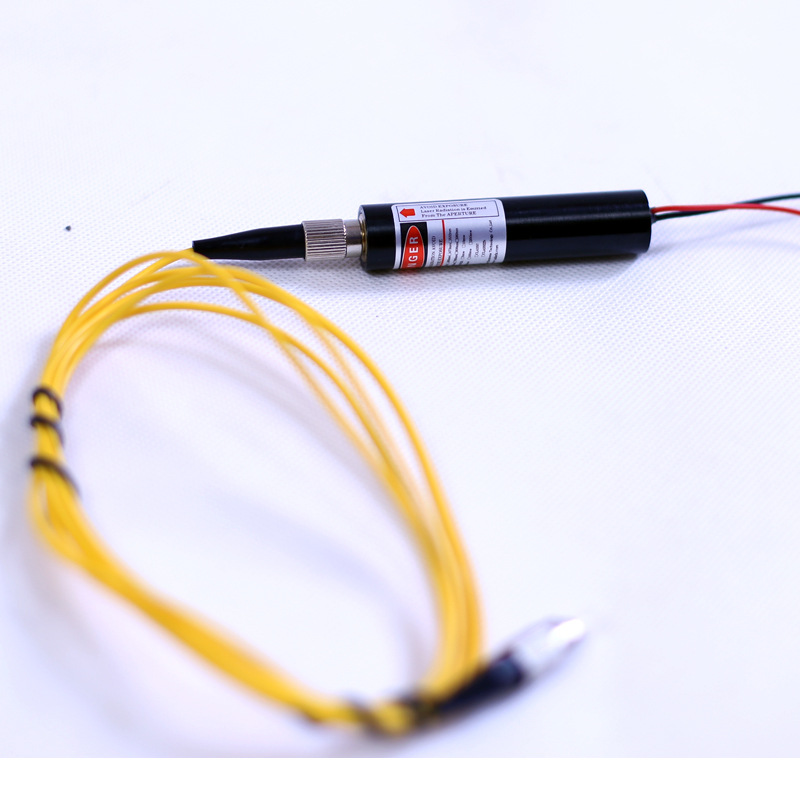

BOT635-100mw型光纖激光器是我公司研發推出的系列多模光纖激光器，光纖輸出配帶有準直聚焦鏡。該激光器具有較高的光束質量、較高的電－光效率、穩定性高、體積小、免維護、易操作等優點，適用于醫療設備、檢測設備、光電材料研究所、高校等科研單位。
主要技術特點
· 輸出功率0—100mw（最大）連續可調
· 連續輸出方式
· 波長635±10nm
· 電、光、控制高度集成，插電出光
· 高穩定性，滿負荷時輸出功率波動<5%
· 具備三位半LED顯示功能
· 激光準直輸出，聚焦點可調節
· 易操作、免維護
主要技術參數
|
型號
|
BOT635-100mw
|
單位
|
|
中心波長
|
635
|
nm
|
|
譜線寬度
|
<5
|
nm
|
|
輸出功率
|
0—100
|
mw
|
|
工作模式
|
CW
|
|
|
光束直徑
|
≥1
|
mm
|
|
工作電壓
|
220
|
VAC
|
|
總功耗
|
0-14
|
W
|
|
冷卻方式
|
風冷
|
|
|
功率穩定性
|
<5
|
%
|
|
輸出光纖長度
|
1
|
m
|
|
尺寸
|
|
mm3
|
|
重量
|
3.5
|
kg
|
注意事項：
1.使用前檢查激光器外觀是否有異常
2.檢查電位器是否處在低功率狀態，小功率啟動性能可靠安全
3.此激光器為AC220V供電，使用前檢查電源是否正常
4.光纖在保存和使用中不能有直折現象，且光纖不能承受大力拉扯，使用中請當心光纖在對接中請關閉電源對接接口避免回光燒壞光纖
5.本激光器功率為可調節功率激光器，使用調節電阻時請輕緩平滑移動，請勿忽高勿低，易造成損壞。調節時請觀測電流，正常連續使用時,電位器正時針調節為高功率輸出，反之為低功率輸出，調不動既為最大或是最小值。
開機前檢查所配電源標號是否一致。
附件；
1.電源線1條
2.準直聚焦鏡頭1組
3.信號線一條
