MVR降膜蒸發器

1     MVR蒸發器原理

MVR蒸發器采用壓縮機提高二次蒸汽的能量，并對提高能量的二次蒸汽加以利用，回收二次蒸汽的潛熱。具體為：將蒸發器產生的二次蒸汽，通過壓縮機的絕熱壓縮，使其壓力、溫度提高后，再作為加熱蒸汽送入蒸發器的加熱室，冷凝放熱，因此蒸汽的潛熱得到了回收利用。

2     MVR降膜蒸發器原理

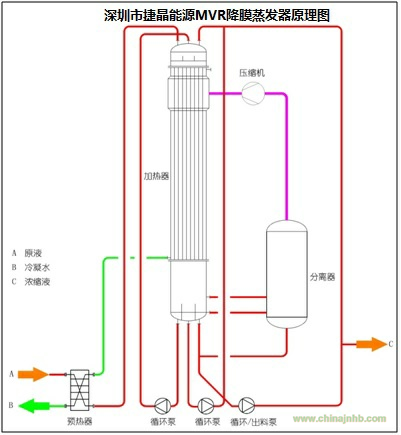

MVR降膜蒸發工藝，其原理如下圖所示。需蒸發的物料通過進料泵從降膜蒸發器頂部進入，走蒸發管內（管程），物料通過布膜器以膜狀分布到換熱管內，物料在憑借引力流下管腔時被管外的蒸汽加熱，達到蒸發溫度后產生蒸發，物料連同二次蒸汽從管內流下以薄膜的形式蒸發。二次蒸汽被蒸汽壓縮機壓縮后，送入降膜加熱室殼程做為加熱蒸汽。降膜加熱室殼程有板塊，引導二次蒸汽，冷凝和排出不可以冷凝的氣體。 而在過程中把本身熱能經過管壁從外傳到管內蒸發中的物料，通過換熱后二次蒸汽冷凝成水排出降膜蒸發器外。

3     降膜蒸發系統的特點：

1)    降膜式蒸發器的料液是從蒸發器的頂部加入，在重力作用下沿管壁成膜狀下降，并在此過程中蒸發增濃，在其底部得到濃縮液。降膜式蒸發器可以蒸發濃度較高、粘度較大（例如在0.05～0.45Ns/m2范圍內）物料。

2)    由于溶液在單程型蒸發器中呈膜狀流動，傳熱系數較高。

3)    停留時間短，不易引起物料變質，適于處理熱敏性物料。

4)    液體滯留量小，降膜蒸發器可以根據能量供應、真空度、進料量、濃度等的變化而采取快速運作。近常數,

5)    由于工藝流體僅在重力作用下流動，而不是靠高溫差來推動，可以使用低溫差蒸發。

6)    降膜蒸發器適用于發泡性物料蒸發濃縮，由于料液在加熱管內成膜狀蒸發，即形成汽液分離，同時在效體底部，料液大部份即被抽走，只有少部份料液與所有二次蒸汽進入分離器強化分離，料液整過程沒有形成太大沖擊，避免了泡沫的形成。

4     深圳市捷晶能源科技有限公司MVR降膜蒸發器特點

1)    本公司生產的MVR降膜蒸發器可配置自動化系統，實現進料量自動控制，加熱溫度自動控制，出料濃度自動控制，清洗自動控制，還可配備突發停電、故障時對敏感性物料的保護措施。其它安全、報警等自動化操作、控制。

2)    蒸發水量可達3t/h~100t/h

3)    正常運行時該系統只用電，蒸發每噸水的能耗為15KW.h至80KW.h。

4)    適于處理熱敏性物料，如：中藥、果汁、牛奶等的濃縮。適于處理量較大的項目。
