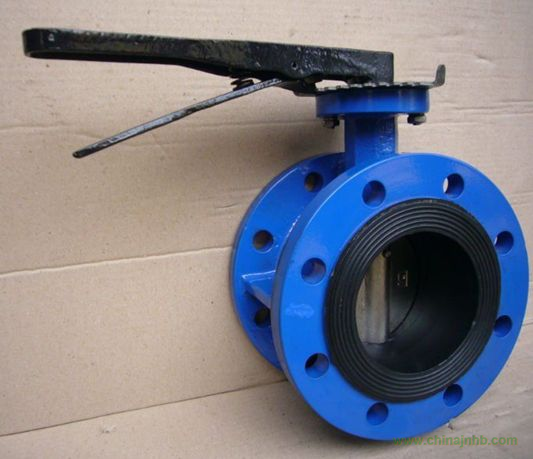

法蘭軟密封蝶閥采用中線垂直板、軟密封閥座結構。結構簡單，制造方便，價格低廉，廣泛應用于低壓管道上。手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的官道上。公稱通徑口徑DN250以上的法蘭蝶閥需要加裝渦輪頭，操作簡單，法蘭連接安全可靠
【法蘭軟密封蝶閥特點】
1、結構簡單，力矩小，操作方便、迅速；
2、具有良好的流量調節功能和密封性能，氣壓測試泄露為零
3、合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好
4、可裝配電動執行器、氣動執行器，實現遠程大規模集中控制
【法蘭軟密封蝶閥標準】
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
【法蘭軟密封蝶閥零件材料】
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵 球墨鑄鐵 鑄鋼
|
|
蝶板
|
鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529
|
|
軟密封閥座
|
丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE）
|
|
閥桿
|
45# 1Cr13
|
|
填料
|
O型圈 柔性石墨
|
【法蘭軟密封蝶閥外形尺寸】
1.6MPa D341X-16主要外形尺寸
|
DN
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
重量KG
|
|
50
|
108
|
63
|
306
|
180
|
200
|
165
|
125
|
99
|
4-18
|
13
|
|
65
|
112
|
70
|
321
|
180
|
200
|
185
|
145
|
118
|
4-18
|
14
|
|
80
|
114
|
83
|
346
|
180
|
200
|
200
|
160
|
132
|
8-18
|
15.5
|
|
100
|
127
|
105
|
387
|
180
|
200
|
220
|
180
|
156
|
8-18
|
19.5
|
|
125
|
140
|
115
|
411
|
180
|
200
|
250
|
210
|
184
|
8-18
|
25.5
|
|
150
|
140
|
137
|
447
|
270
|
280
|
285
|
240
|
211
|
8-22
|
28.5
|
|
200
|
152
|
164
|
572
|
270
|
280
|
340
|
295
|
266
|
12-22
|
48
|
1.0MPa D341X-10 主要外形尺寸
|
DN
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
重量kg
|
|
50
|
108
|
63
|
306
|
180
|
200
|
165
|
125
|
99
|
4-18
|
13
|
|
65
|
112
|
70
|
321
|
180
|
200
|
185
|
145
|
118
|
4-18
|
14
|
|
80
|
114
|
83
|
346
|
180
|
200
|
200
|
160
|
132
|
8-18
|
15.5
|
|
100
|
127
|
105
|
387
|
180
|
200
|
220
|
180
|
156
|
8-18
|
19.5
|
|
125
|
140
|
115
|
411
|
180
|
200
|
250
|
210
|
184
|
8-18
|
25.5
|
|
150
|
140
|
137
|
447
|
270
|
280
|
285
|
240
|
211
|
8-22
|
28.5
|
|
200
|
152
|
164
|
572
|
270
|
280
|
340
|
295
|
266
|
8-22
|
48
|
