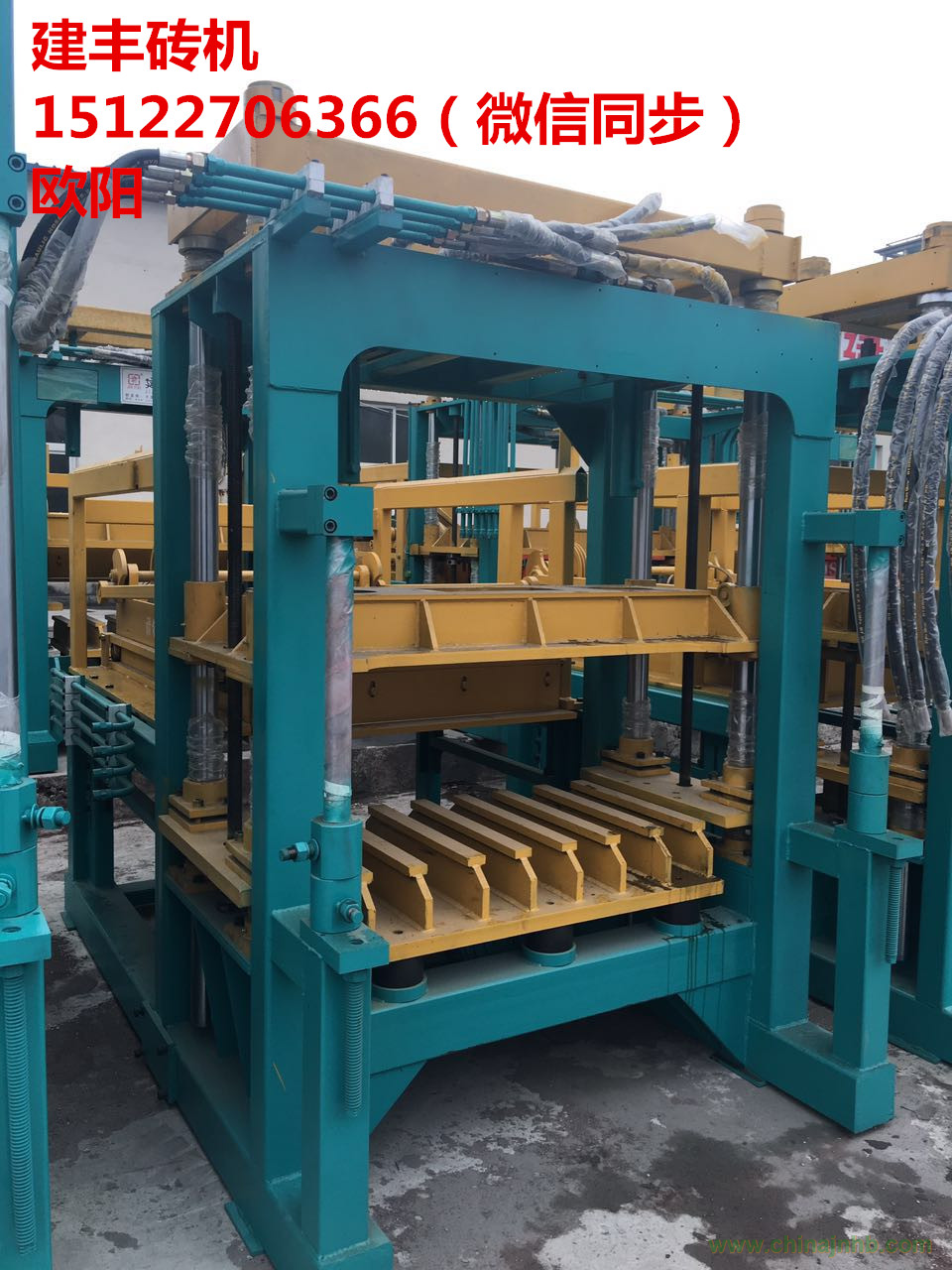

天津市建豐磚機廠研發的JF-QT5-20B多功能水泥制磚機，是一款多功能制磚機，即可以生產，蓋房子用的普通的標磚，空心磚，也可以生產高鐵用護坡磚，和河道用的護坡磚。
JF-QT5-20B型多功能震壓式墻地磚生產線
（一）主要技術參數：
|
序號
|
項目
|
參數
|
|
1
|
激震力
|
78KN
|
|
2
|
震動頻率
|
5000次/分鐘
|
|
3
|
振幅
|
15mm
|
|
4
|
噪音
|
85db（A）
|
|
5
|
震動時間
|
7秒/次
|
|
6
|
外形尺寸
|
3970*1830*2350（mm）
|
|
7
|
裝機容量
|
28.2KW
|
|
8
|
整機重量
|
5噸
|
|
9
|
最大壓力
|
10噸
|
|
10
|
托板尺寸
|
1150×570×20（mm）
|
|
11
|
操作人數
|
10人
|
|
12
|
用地面積
|
≥4000m2
|
（二）適量磚型及產量：
|
制品規格 長*寬*高
|
成型數量
|
每小時生產量
|
生產周期
|
|
標 磚 240*115*53
|
32塊
|
5760塊
|
20秒/次
|
|
空心磚 390*190*190
|
5塊
|
900塊
|
20秒/次
|
|
面包磚200*100*60
|
20塊
|
3600塊
|
20秒/次
|
（三）設備特點介紹
1.該機型電控系統較（A）型增加PLC控制系統，使得該機型自動完成布料、壓制過程中的計時、計量控制，充分保證制品厚度、密度均勻，同時縮短成型周期，使得產量大幅度提高。
2.結合建豐公司獨立開發的《振動與液壓原理》設計而成的液壓系統使得部分油缸運轉流暢、穩定、速度、提高成型周期縮短。
3.獨特散熱技術，使得設備運磚更加穩定。
4.強制式模具同步結構，確保制品厚度一致，托模平穩成品率高。
5.料車行走系統增加軌道與行車穩定器裝置，使得料車行走穩定，減少設備漏料，從而減少清理所花費的工時及不必要的材料浪費
6.專利加長型導套，鎳鉻合金制成的滑套，平面硬度、光潔度高的導柱使得模具起平穩，減少因模具起落不平而造成的模具設備使用壽命縮短，降低制品誤差。
7.布料采用往復撥叉式布料機方式，下料快而均勻，提高成型效率，保證制品密度均勻穩定，獨特設計的接頭，使得布料齒、軸的更換更加簡便，降低設備維護所需要的時間。
