JG3050-8電工套管沖擊試驗機 電工套管沖擊試驗儀 塑料管沖擊試驗機

一、電工套管沖擊試驗機前言：

   本試驗機適用于多種塑料管，塑料波紋管的呢過沖擊試驗，確定管材破壞所需沖壓能量值，從而確定其沖壓強度，符合GB/T14823.2《電氣安裝用導管  特殊要求—剛性絕緣材料平導管》及JG3050《建筑用絕緣電工套管及配件》及ZBG33008《聚氯乙烯塑料波紋電線管》等要求。

本試驗機結構簡單，操作方便，只管可靠，因此應用愈來愈廣泛。

二、電工套管沖擊試驗機參數：

1、最大沖擊能量：6J

2、最大沖擊高度：300mm

3、重錘質量：1KG  2KG

4、間隔鋼塊端部：

5、曲率半徑：R300mm

6、工作臺類型：平板型貨120°V型

7、外形尺寸：300×140×770mm（長×寬×高）

8、重量：20kg

三、電工套管沖擊試驗機結構說明：

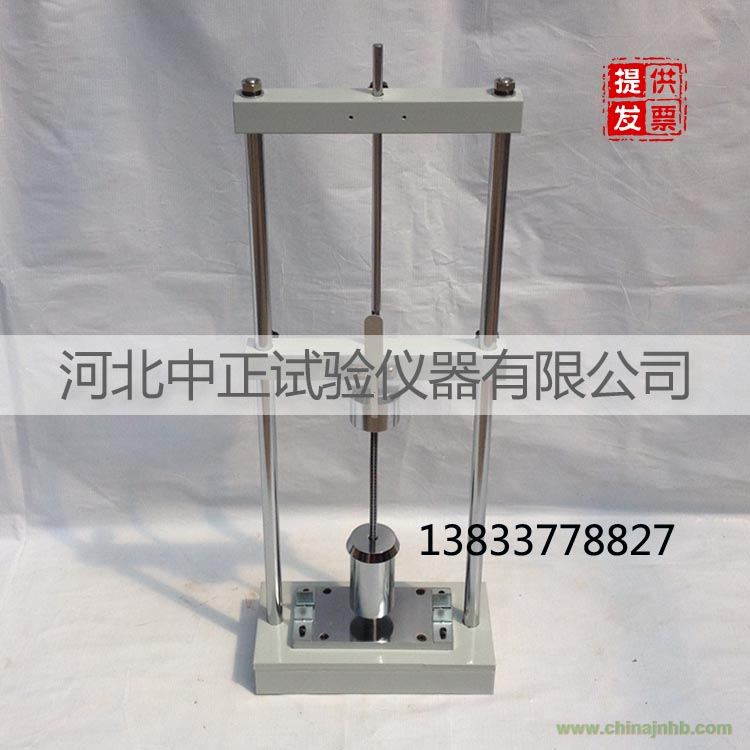

   本試驗機由底座、立柱、導桿、錘和掛鉤等組成。

四、電工套管沖擊試驗機操作：

1、將試驗機放置平穩，底座下面墊上膠版。

2、將試驗機擦拭干凈，立柱及導桿上注入稀油。

3、松開禁錮螺釘，提起導桿，將錘放在掛鉤上，再將間隔鋼塊放在導桿底部。

4、將試樣放在墊板上，并將間隔鋼塊的球面部分與試樣最高點接觸。

5、導桿為三菱形，自下而上有四條刻度線，所代表的高度分別為0、100、200、300mm。

將0刻度線與間隔鋼塊上部平齊后，擰緊緊固螺釘。

6、松開止動螺釘，移動橫梁，使錘底部與所需高度的刻度線齊平，然后擰緊止動螺釘。

7、同時按動兩只掛鉤，使錘落下，通過間隔鋼塊沖擊試樣。

8、提前間隔鋼塊，取下試樣，觀察有無裂痕或破損。
