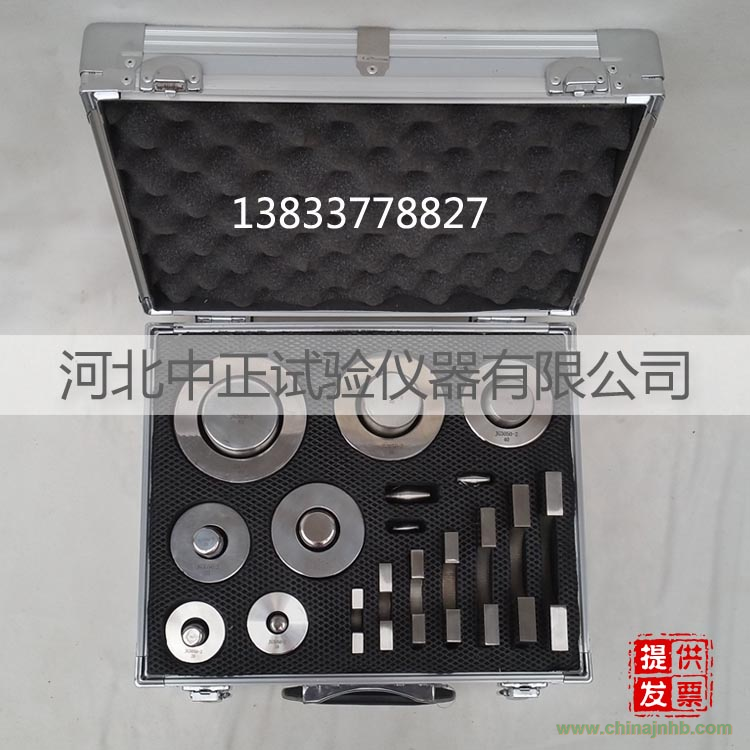

JG3050-L24硬質套管量規 電工套管量規 絕緣電工套管量規 最大外徑量規 最小外徑量規

一、硬質套管量規依據標準：

套管最大外徑檢測按JG3050-1998中6.3.1條進行。取三根長度為1000mm的套管，選定相應的量規，測定相應規格套管時，量規應能在其自重作用下通過套管。7.2.4套管最小外徑檢測按JG3050-1998中6.3.2條進行。取三根長度為1000mm的套管。1)硬質套管按規范選擇量規，測定相應規格套管時，在無任何外力作用下，套管不能通過量規。2）半硬質套管和波紋套管按規范選擇量規，在無任何外力作用下，套管不能通過量規。7.2.5套管最小內徑檢測按JG3050-1998中6.3.3條進行。取三根長度為1000mm的套管，硬質套管按規范選擇量規，測定相應規格套管時，量規應能在其自重作用下通過套管。半硬質套管和波紋套管用游標卡尺測量其內徑，沿每根套管圓周均分測出3個值，三根套管共測得9個內徑值，要求每個測量值不應小于規范中規定的最小內徑值。

二、硬質套管量規技術參數：

1、JG3050-2套管最大外徑量規

JG3050-2套管最大外徑量規，《JG 3050-1998 電工套管》圖片2；

量規規格：16、20、25、32、40、50、63。

2、JG3050-3硬質套管最小外徑量規

JG3050-3套管最小外徑量規，《JG 3050-1998 電工套管》圖片3；

量規規格：16、20、25、32、40、50、63。

3、JG3050-5套管最小內徑量規

JG3050-5套管最小內徑量規，《JG 3050-1998 電工套管》圖片5；

量規規格：16、20、25、32、40、50、63。

4、JG3050-12硬質套管彎曲后最小內徑量規

JG3050-12硬質套管彎曲后最小內徑量規，《JG 3050-1998 電工套管》圖片12；
