品名
|
型號
|
規格
|
壓力
|
材質
|
|

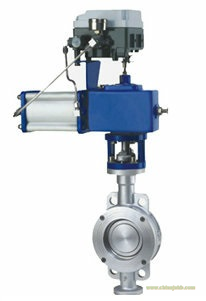

泰科流體控制科技?xì)鈩悠那袛嗟y
|
D673H
|
DN50-800mm
|
PN1.0-1.6mpa
|
鑄鐵；球墨；鑄鋼；不銹鋼
|
一、氣動偏心切斷蝶閥簡介
氣動偏心切斷蝶閥是我公司新開發的長壽命節能型蝶閥。蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。同閥門定位器或電磁閥配套使用可實現比例調節或開關控制，適用于氣體、固體顆粒和液體等介質?？蓮V泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中。
二、氣動偏心切斷蝶閥參數與指標
|
公稱通徑DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
額定流量系數（CV）
|
95
|
175
|
270
|
375
|
740
|
1400
|
2100
|
3250
|
4680
|
6200
|
8100
|
11000
|
15800
|
21000
|
29000
|
38000
|
|
最大轉角（σ°）
|
90°
|
|
工作氣源壓力（MPa）
|
0.4～0.8
|
|
工作溫度范圍
|
-40～250
|
|
輸入信號
|
（電信號：4～20mA□dc）220VAC、24VDC
|
|
公稱壓力（MPa）
|
1.0、1.6
|
|
配用氣接管
|
φ6×1（G1/8）
|
φ8×1.5（G1/4）
|
φ12×2（G3/8）
|
|
連接型式及標準
|
對夾式、按JB81-94
|
|
閥體材料
|
304、316、316Lz中ZG25
|
|
閥芯材料
|
304、316、316L
|
|
閥座材料
|
316、F4 泰科國際集團有限公司（TYCO INTERNATIONAL GROUP INC.）
|
