在線電導率電極

DDJ-0.01、0.1、1.0、10.0、30.0五種電導電極，專門應用于專用型在線式工業離子色譜分析測量水導電率的裝置。本電導電極是由內電極、外電極、測溫探頭、電極杯、頂蓋、接線柱構成；內電極、外電極為圓環狀，外電極套裝在內電極外，并由絕緣材料隔開；內電極下端封閉，外電極上開有孔，以便水從內電極、外電極間的間隙流過；測溫探頭置于內電極中；內電極、外電極裝在電極杯內，固定于頂蓋下端，電極杯上設有進水管和出水管；頂蓋裝在電極杯上；接線柱裝在項蓋上端；內電極、外電極由導線分別與接線柱相連；內電極和外電極間的間隙在1-2毫米之間。本電導電極采用兩同心電極間的間隙來測定水的導電率，且將兩電極間的間隙控制在1-2毫米的范圍內。

選擇電極的基本原則：根據被測水樣電導率的大小范圍，參照下表選擇常數合適的電極。在選擇電極時，最易出現的錯誤是“選擇大常數的電極測低電導”。如選1.0的電極測<3μS/cm的水樣，這不可能得到準確的值。因?yàn)榈碗妼?dǎo)介質的導電性很差，若再用大常數的電極去測量，則只會得到更微弱且不穩定的電信號，勢必大幅度增加測量誤差。

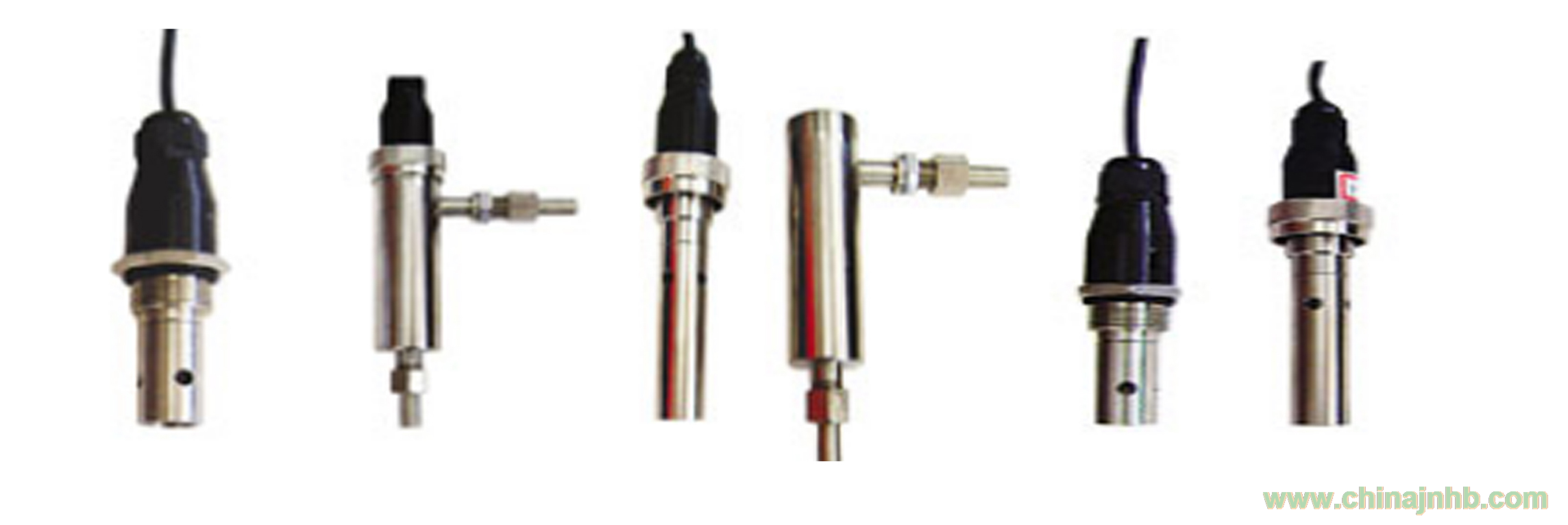

K=0.1壓緊式電極  管道式螺紋電極 K=0.01旋緊式電極  壓緊插拔式電極  聚砜K=10/30

技術參數

    超出上表所列測量范圍進行測量時，誤差將會有所增大。當介質電導率值>100μS/cm時，宜用常數為1.0或10的鉑黑電極測量以增大有效面積，使電極表面的電流密度顯著下降，以有效削弱介質是濃溶液時容易產生的電極極化影響。

儀表中設置的電極常數必須與電極上所標的常數一致。如所配電極上標注的電極常數為0.102，則儀表里設置的電極常數必須為0.102。

電極的安裝

電極通常有四種安裝方式：流通式、沉入式、管道式、法蘭式。

一、 電極采用流通式安裝,適用于軟硬管連接的水路。進出水管的外徑有φ6、φ8、φ10和φ12四種規格，滿足用戶不同需求。一般配φ10。

二、 電極沉入式安裝,電極引線從護套管里穿出，再將電極頂部的螺紋與護套管連接即可。

三、 電極管道式安裝,將電極前端的螺紋與管道相連接(選配焊接頭)。用3/4螺紋焊接頭焊接在管道上，再將電極擰在焊接頭內，必要時在電極螺紋上纏些生料帶，防止水溢出。

注意：擰在管道上要先擰電極，但是要拿著線纜和電極同方向轉動，為了防止單獨擰電極時，將線纜內部線絞斷。當要查下來時要先將線纜從儀表上拆下來后，再擰電極。這樣是為了防止將電極和線纜的連接處將線絞斷。

四、電極發蘭式安裝,根據客戶要求配置發蘭盤如：DN80、DN100等。

注：一般情況下按流通式安裝配置。

電極說明

1. 電導池需及時清洗污物。用50%的溫?zé)嵯礈靹┣逑矗▽?duì)粘著力強的污物可用2%的鹽酸或5%的硝酸溶液浸泡清洗），用尼龍毛刷刷洗，再用蒸餾水反復淋洗干凈電極的內外表面，切記用手觸摸電極。

2. 電極的引線和二次表后部的連接插頭不能弄濕,否則將測不準。

3. 高純水被盛入容器后應迅速測量。因?yàn)榭諝庵械腃O2會不斷地溶于水樣生成導電較強的碳酸根離子,電導率會不斷的上升,測得的數據不準。

4. 被測溶液的容器必須清潔,不得有離子沾污。

5. 電極的不正確使用常引起儀器工作不正常。在安裝電極時，應使電極完全浸入溶液中。

6. 有其它的特殊要求,請注明。
